Панель состояния

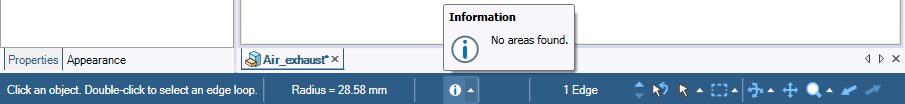

На рисунке выше показаны следующие элементы синей панели состояния (слева направо):
| Status message (Сообщение о состоянии) |
отображает сообщения и сведения о ходе выполнения работы в текущем инструменте. Эти сообщения можно также просмотреть в верхней левой части окна Design (Конструктор), выбрав Show status messages in window (Показывать сообщения о состоянии в окне) в Часто используемых параметрах. Можно навести курсор на значок состояния в окне сообщений и посмотреть всплывающие подсказки. Количество затронутых объектов включено в сообщения о состоянии. |
| Quick measurement (Быстрое измерение) | отображает простые измерения выбранных объектов, такие как расстояние между двумя объектами или координаты X, Y, Z определенной точки. См. раздел Быстрые измерения. Для других типов измерений, таких как объем и масса, используйте инструмент Measure (Измерение). Можно выделять текст, который появляется для его копирования и вставки. |
| Error, warning and information messages (Сообщения об ошибках, предупреждения и информационные сообщения) | отображает сообщения по мере их появления. Выберите значок, чтобы просмотреть все сообщения, касающиеся текущей конструкции. Выберите сообщение, чтобы выделить объект, указанный в этом сообщении. Дважды щелкните сообщение для выбора объекта, указанного в сообщении. Включите параметр Zoom (Масштабирование) для увеличения масштаба затронутых объектов в окне Design (Конструкция) путем двойного щелчка по сообщению. |
| Selection list (Список выбора) | показывает список выбранных в настоящее время объектов. Наведите курсор на область списка в строке состояния, чтобы увидеть весь список. При выборе элемента Pattern (Шаблон) в дереве структуры список выбора обновляется и показывает число шаблонов, входящих в конструкцию. |
Select Parents (Выбрать родительские объекты) или Select Children (Выбрать дочерние объекты)
|
в зависимости от текущего выбора позволяет выбрать родительские (стрелка вверх) или дочерние объекты (стрелка вниз) выбранных в настоящее время объектов. |
Восстановить выбор  |
возвращает предыдущий выбор. |
Фильтр выбора  |
позволяет определить, какие элементы могут быть выбраны в окне Design (Конструктор). Метка, расположенная в строке состояния, показывает текущий выбранный объект. Можно снять или установить флажок параметра Smart (Расширенный), чтобы расширить управление фильтрацией:
|
Selection mode (Режим выбора)  |
позволяет выбрать инструменты Box (Прямоугольник), Lasso (Лассо) или Paint (Заливка). |
View controls (Элементы управления видом)  |
эти элементы управления позволяют вращать, панорамировать, изменять масштаб и переключаться между предыдущим и следующим видом. Вид также можно изменить с помощью инструментов из группы Orient (Ориентирование), которая присутствует на большинстве вкладок. При вращении в раскрывающемся списке Spin (Вращение) можно также выбрать один из следующих параметров:
При масштабировании в раскрывающемся списке Zoom (Масштабирование) можно также выбрать один из следующих параметров:
|
