Кодирование геометрических допусков

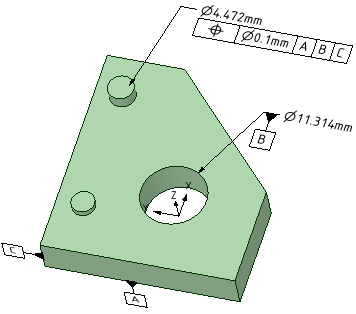

Кодированные символы GD&T подразумевают свой размерный и ситуационный контекст для модели. Таким образом, когда ссылки на вложения изменяются в пространстве или по типу, символы обновляются соответствующим образом или становятся недействительными.

GD&T - это часть технологической информации об изделии (PMI), которой обмениваются между системами CAD. Рабочая группа PMI распознает два уровня информации, которой можно обмениваться в контексте точной репрезентации трехмерной геометрической фигуры и связанной PMI.

• Representation (Репрезентация): Описывает обмен связанной PMI многократного использования, которая не отображается в 3D-модели. Используется в скрытом режиме системой CAD и целевыми приложениями.
• Presentation (Презентация): Описывает обмен информацией способом, видимым для пользователя в 3D-модели.

Информация режима Representation (Репрезентация) указывает определения, отображающиеся в дереве структуры. Размеры, к которым применяются дополнения, распознаются как элементы, отображающиеся в дереве. Определения, которые применяются к элементам, отображаются в виде подузлов элементов в дереве. К ним относятся размеры элементов размера. Все элементы GD&T в дереве структуры содержатся в папке «GD&T», как показано на рисунке ниже.

У элемента GD&T имеется собственная папка в дереве структуре.

Информация режима Presentation (Презентация) - это фактический символ, который отображается в области графики и прикрепляется к размерам.

Репрезентация остается с объектом, так как является частью его структуры. Сведения презентации создаются из репрезентации.

Таким образом, когда твердое тело со связанными кодированными символами GD&T перемещается в новый компонент:

• Информация репрезентации тоже перемещается в новый компонент.
• Информация презентации не перемещается в новый компонент. Создайте новые символы в компоненте с использованием информации репрезентации в дереве структуры.
