Использование режима с использованием рамки

Режим Using Box (С использованием рамки) можно найти в меню инструмента Select (Выбор) в группе ленты Edit (Редактирование) на вкладке Design (Конструктор), а также в радиальном меню. Доступ к этому меню можно получить, когда активен практически любой инструмент. Например, если нужно изменить режим выбора при активном инструменте Pull (Вытягивание), просто щелкните стрелку под инструментов Select (Выбор). Инструмент Pull (Вытягивание) останется активным.

Из контекстного меню также можно выбрать Select > Using Box (Выбрать > С использованием рамки)

Этот режим позволяет нарисовать рамку в окне Design (Конструктор) для выбора объектов для большинства инструментов. После того, как нарисована рамка выбора, объекты выделяются (после небольшой задержки), благодаря чему можно увидеть, что именно выбрано.

Нарисуйте рамку слева направо, чтобы выбрать только те объекты, которые полностью попадают в рамку. Рамка отображается в виде сплошной линии.

Нарисуйте рамку справа налево, чтобы выбрать все объекты, которые пересекает рамка, даже если они не полностью находятся в рамке. Рамка отображается в виде пунктирной линии.

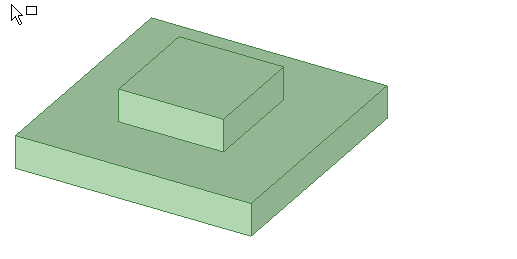

В анимации ниже режим рамки используется дважды, при этом для фильтра выбора установлено значение Smart (Умный) (значение по умолчанию) для выбора всей детали. Во время рисования рамки можно увидеть, как подсвечиваются вершины, ребра и грани. Сначала деталь выбирается при ее полном очерчивании рамкой, которая рисуется слева направо. Затем детали выбираются при рисовании рамки справа налево, при этом рамка пересекает, но не окружает все грани детали. Можно отпустить кнопку мыши в любой момент для выбора выделенных объектов.
