Инструмент Relief (Вырез)

Инструмент Relief (Вырез) определяет ребра слоя на вогнутых углах. В найденных ребрах можно сделать цилиндрический вырез для снятия напряжения на углу.

Включается несколько пар граней слоя в одном теле.

Пример показан ниже.

Внутренние ребра слоя на вогнутых углах.

По умолчанию, инструмент определяет ребра, которые являются Внутренними для детали. Инструмент Options (Параметры) позволяет также осуществлять поиск Внешних ребер. Пример показан ниже.

Внешнее ребро слоя на вогнутом углу.

Ребра, которые не проходят через весь слой детали, отфильтровываются инструментом. Выше приведен пример с небольшим карманом на левой стороне детали.

Размер и положение вырезов для снятия напряжения, размещенных на ребрах, можно контролировать с помощью следующих параметров.

Cut Radius (Радиус выреза): Управление размером выреза.
Clearance (Зазор): Управление положением выреза с определением, насколько далеко ребро выреза находится от первоначального ребра.

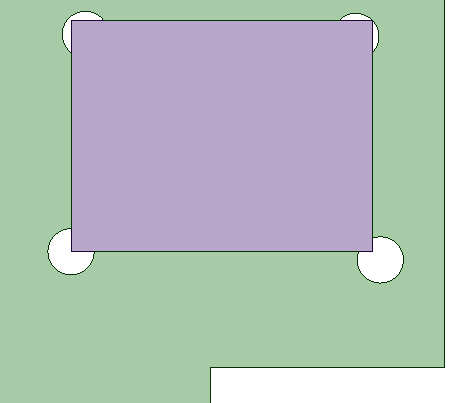

Ниже показан пример с блоком тела, вставленным в вырез. Углы блока представляют собой местоположения исходных ребер.

Начиная с верхнего левого угла и двигаясь по часовой стрелке через четыре угла, имеются следующие параметры:

Радиус = 1 мм / зазор = по умолчанию
Радиус = 1 мм / зазор = 0 мм
Радиус = 1 мм / зазор = 1,5 мм
Радиус = 1 мм / зазор = 1 мм
