Инструмент Dimension (Размер)

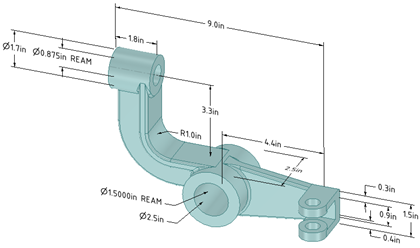

Используйте инструмент Dimension (Размер) для добавления измерений в свою конструкцию, чертежный лист или 3D-разметку.

Вы можете изменить свою конструкцию, используя размерные комментарии в инструментах Pull (Вытягивание) и Move (Перемещение). См. раздел Управление изменениями по размерам комментария.

Плоскость комментария невозможно переместить в подкомпонент после добавления размеров, так как будут утеряны ссылки.

Можно включить двойные размеры, чтобы каждый размер отображался в метрических и имперских единицах. См. раздел Параметры единиц измерения.
