Инструмент Curve Table (Таблица кривых)

Таблицы кривых содержат сведения о выбранных кривых. Они используются для:

• Эскизных кривых
• Кривых вытачивания профиля
• Зачищающих кривых

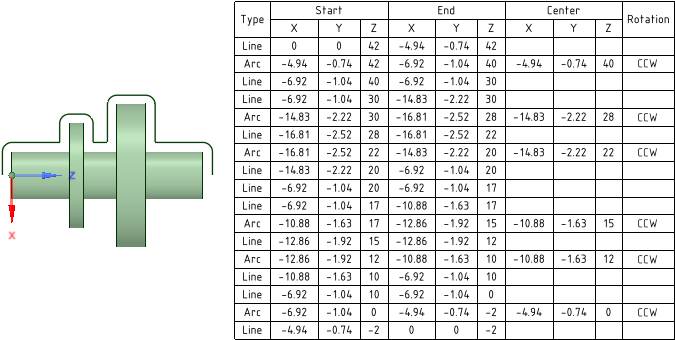

На рисунке ниже приведен пример кривых вытачивания профиля.

Таблицы кривых аналогичны таблицам отверстий.

• Они требуют начала координат
• Они хранятся в модели
• Они отображаются в дереве структуры

Таблица содержит следующие сведения.

• Curve Type (Тип кривой): Линия или дуга
• Start (Начало): Начальная точка кривой
• End (Конец): Конечная точка кривой
• Center (Центр): Центральная точка дуги
• Rotation (Вращение): Направление вращения (по часовой стрелке или против часовой стрелки)
