Инструмент Clearance (Допуск) и проверка допусков

Инструмент Clearance (Допуск) помогает быстро найти небольшие зазоры между гранями.

1. Выберите элемент Clearance (Допуск) в группе Detect (Обнаружение) на вкладе Prepare (Подготовка).

2. Введите значение параметра Maximum distance (Максимальное расстояние) на панели Options (Параметры).

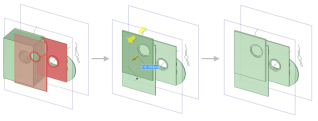

   Если инструмент Clearance (Допуск) не может найти зазоры между гранями для введенного значения, отобразится сообщение о том, что зазоры не найдены. Укажите новое значение, чтобы найти существующие зазоры. Если ввести расстояние, которое не существует в конструкции, отобразится сообщение о том, что введенное значение расстояния является недопустимым. При вводе допустимого максимального расстояния зазоры между гранями, которые равны или меньше этого расстояния, будут автоматически обнаружены и выделены, как показано ниже.



3. Если инструмент Clearance (Допуск) обнаружит зазоры между гранями, используйте направляющую инструмента Convert to Selection (Преобразовать в выделение), чтобы добавить их в выделение.

4. Используйте инструмент Pull (Вытягивание) или Move (Перемещение), чтобы изменить зазоры при необходимости.
