Barra de status

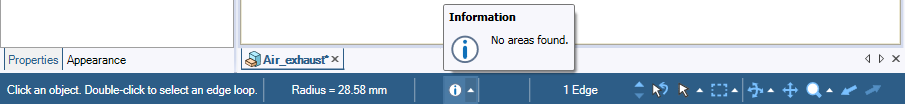

Da esquerda para a direita na imagem acima, a Barra de Status azul mostra o seguinte:

Status message (Mensagem de status)

Exibe mensagens e informação de progresso sobre as ações na ferramenta atual. Você também pode ver essas mensagens na parte superior esquerda da janela Design (Projeto), selecionando Show status messages in window (Mostrar as mensagens de status na janela) nas Opções populares.

Pode passar o mouse sobre os ícones de status na janela de mensagens para ver dicas de ferramenta.

O número de objetos afetados é incluído nas mensagens de status.
Quick measurement (Medição rápida) Exibe medidas simples do(s) objeto(s) selecionado(s), como a distância entre dois objetos ou as coordenadas X, Y e Z de um ponto. Veja Medições rápidas. Utilize a ferramenta Measure (Medição) para outros tipos de medições, tais como volume e massa. É possível selecionar o texto que aparece aqui para copiar e colar operações.
Mensagens de erro, aviso e informação Exibe mensagens à medida que ocorrerem. Clique no ícone para exibir todas as mensagens relevantes para o seu projeto. Clique em uma mensagem para destacar o objeto referenciado pela mensagem. Clique duas vezes em uma mensagem para selecionar o(s) objeto(s) referenciado(s) pela mensagem. Permite que a opção Zoom amplie/reduza os objetos em questão na janela Design (Projeto) ao clicar duas vezes na mensagem.
Selection list (Lista de seleção) Mostra uma lista de objetos atualmente selecionados. Posicione o ponteiro do mouse sobre a área da lista na barra de status para ver a lista completa. Quando Pattern (Padrão) for selecionado na árvore Structure (Estrutura), a lista de seleção atualiza para exibir o número de padrões incluídos no projeto.
Select Parents (Selecionar principais) ou Select Children (Selecionar secundários)
Dependendo da seleção, você pode selecionar os objetos principais (seta para cima) dos objetos atualmente selecionados ou os objetos secundários (seta para baixo) dos objetos atualmente selecionados.
Reverter seleção Reverte a seleção para a seleção anterior.
Filtro de seleção

Permite escolher o que pode ser selecionado na janela Design (Projeto). Um rótulo na barra de status exibe o objeto atualmente selecionado.

Pode habilitar ou desabilitar a caixa de seleção Smart (Inteligente) para obter controle adicional sobre o filtro:

  • Habilite a opção Smart (Inteligente) para minimizar o filtro de seleção. Neste caso, somente as opções da Box Selection (Caixa de Seleção) podem ser selecionadas.

  • Desabilite a opção Smart (Inteligente) para expandir o filtro de seleção e exibir todas as escolhas. Consulte Filtrar a seleção para obter detalhes.
Selection mode (Modo de seleção) Selecione Box (Caixa), Lasso (Laço) ou Paint (Pintura).
View controls (Controles de exibição)

Use os controles para girar, deslocar, aplicar zoom e mudar para exibição anterior ou seguinte. Você também pode mudar sua vista usando as ferramentas encontradas no grupo Orient (Orientar), que é encontrado na maioria das guias.

Ao girar, você também pode selecionar um dos seguintes no menu suspenso Spin (Girar):

  • On Center (No Centro) para girar ao redor do centro do seu projeto
  • On Cursor (No Cursor) para girar ao redor do local do cursor
  • Rotate 90 Clockwise (Girar 90º em sentido horário) para girar seu projeto 90° em sentido horário
  • Rotate 90° Clockwise (Girar 90° em sentido anti-Horário) para girar seu projeto 90° em sentido anti-horário.

Ao fazer zoom, você também pode selecionar um dos seguintes no menu suspenso Zoom:

  • Zoom Extents (Amplitude de Zoom) para fazer zoom na seleção de forma que ela preencha a janela Design (Projeto)
  • Zoom Box In (Ampliar Caixa) para ampliar uma área selecionada
  • Zoom In (Ampliar) para ampliar a exibição
  • Zoom Out (Reduzir) para fazer reduzir a exibição
