Tolerâncias geométricas de codificação

Os símbolos GD&T codificados entendem seu contexto dimensional e situacional dentro do modelo. Portanto, quando o espaço ou o tipo nas referências de anexação se alteram, os símbolos são respectivamente atualizados ou se tornam inválidos.

GD&T faz parte das Informações de Produto e Fabricação (PMI) trocadas entre os sistemas CAD. O Grupo de Trabalho PMI reconhece dois níveis de informações que podem ser trocadas no contexto de representação de formas geométricas em 3D explícita e PMI associadas.

• Representation (Representação): Descreve a troca de PMI associativas e reutilizáveis que não são visíveis em modelos 3D. É utilizada "em segundo plano" pelo sistema CAD e aplicativos posteriores.
• Presentation (Apresentação): Descreve a troca de informações de uma forma que é visível ao usuário em modelos 3D.

Informações Representation (Representação) são apontadas pelas definições apresentadas na Árvore de Estrutura. A geometria que as definições aplicam devem ser conhecidas como recursos que são exibidos na árvore. As definições que se aplicam aos recursos são exibidas como sub-nós dos recursos da árvore. Isto inclui dimensões para recursos de tamanho. Todos os itens GD&T na Árvore de Estrutura estão na pasta 'GD&T' conforme apresentado na imagem abaixo.

GD&T tem sua própria pasta de Árvore de Estrutura.

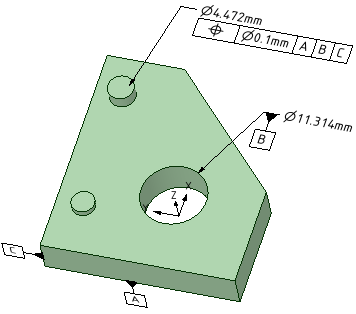

As informações Presentation (Apresentação) são o símbolo gráfico real exibido na área gráfica e anexado à geometria.

Representação permanece com o objeto, pois faz parte de sua Estrutura. As informações de apresentação são construídas a partir da representação.

Portanto, quando um sólido com codificação GD&T associada é movido para um novo componente:

• As informações de representação são movidas para um novo componente.
• As informações de apresentação não são movidas ao novo componente. Crie novos símbolos no componente usando as informações de representação na Árvore de Estrutura.
