Ferramenta Relief (Relevo)
A ferramenta Relief (Relevo) identifica espessura de arestas em cantos côncavos. As arestas encontradas podem então ter um recorte cilíndrico feito para fornecer relevo no canto.
Vários pares de faces de espessura no mesmo corpo estão incluídos.
Um exemplo é mostrado abaixo.
Arestas de espessura interna em curvas côncavas.
Por padrão, a ferramenta identifica as arestas que são internas à peça. A ferramenta Options (Opções) permite que você procure por arestas Externas também. Um exemplo é mostrado abaixo.
Arestas de espessura externa em curva côncava.
Arestas que não vão todo o caminho através da espessura da peça são filtradas para fora da ferramenta. O exemplo acima mostra isso com o pequeno bolso no lado esquerdo da peça.
O tamanho e a posição dos relevos colocados nas arestas podem ser controlados com as seguintes opções.
- Cut Radius (Raio de corte): Controla o tamanho do relevo.
- Clearance (Vão): Controla a posição dos relevos, especificando quão longe da aresta o relevo está da aresta original.

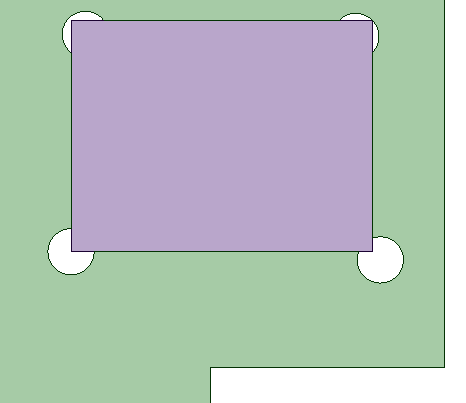

Um exemplo é mostrado abaixo, com um bloco sólido inserido no corte. O cantos do bloco representam os locais das arestas original is.
A partir do canto superior esquerdo e movendo no sentido horário através dos quatro cantos as configurações são:
- Raio = 1 mm / Folga = Padrão
- Raio = 1 mm / Folga = 0 mm
- Raio = 1 mm / Folga = 1,5 mm
- Raio = 1 mm / Folga = 1 mm
