Ferramenta Midsurface (Superfície média)

Use a ferramenta Midsurface (Superfície média ) para criar uma superfície média entre duas faces de compensação. As superfícies médias são automaticamente estendidas ou aparadas às faces adjacentes e a distância entre as faces originais é armazenada como uma propriedade de espessura. Você pode usar as superfícies médias para análise FE.

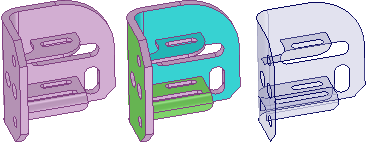

O realce de cores mostra os pares de faces que foram selecionados, como mostrado abaixo. A superfície média será compensada a partir das faces ciano. O verde indica que uma face está emparelhada com uma face ciano. Faces não selecionadas e faces sem deslocamentos são mostradas na cor original.

A espessura dos deslocamentos de face do modelo original é armazenada como uma propriedade denominada Thickness (Espessura) na seção Midsurface (Superfície média) do painel Properties (Propriedades). Esta é um propriedade de face, então você deve selecionar a face na janela Projeto em vez de na árvore modelo da , mesmo que ela seja uma única face. Você pode alterar esta propriedade e será incluída nos dados do Ansys quando for enviada ao Ansys por meio do complemento do SpaceClaim.

A ferramenta Midsurface (Superfície média) detecta e remove faces pequenas de superfícies médias que são criadas quando uma aresta é igual a metade da espessura da peça.

Se a ferramenta Midsurface (Superfície média) encontrar faces ausentes porque nenhum dos lados pode ser deslocado, uma mensagem de erro será exibida na caixa que lista as faces. Se a ferramenta não conseguir criar peças de superfície média, as faces ou arestas com problemas serão destacadas.

• As superfícies médias herdam as propriedades de material de seus componentes pais, mas você pode alterar as propriedades de material para o objeto de superfície média.
• As superfícies médias são mostradas na árvore modelo da com um nome padrão que inclui a espessura atribuída. Ao renomear a superfície, a espessura é anexada ao novo nome.
• Você pode alterar a espessura de uma face da superfície média, selecionar a face da superfície média na janela Design (Projeto) e alterar a propriedade Thickness (Espessura) no painel Properties (Propriedades).
• Você pode remover a associação da superfície média definindo Thickness (Espessura) para 0.
• Ao clicar com o botão direito do mouse em uma superfície média na árvore, você pode selecionar o corpo de origem usando Select (Selecionar) > Midsurface Source (Origem da superfície média).
