Ferramenta de equação
Use a ferramenta Equation (Equação)
para criar curvas com base em equações matemáticas.
Nota: A ferramenta Equation (Equação) está disponível no grupo Sketch (Esboço) quando um esboço com base em restrição estiver desabilitado (consultar opções avançadas no painel SpaceClaimOpções).
É possível selecionar uma das várias equações predefinidas ou escrever equações personalizadas.
A imagem abaixo mostra uma equação Sine Wave (Onda senoidal).

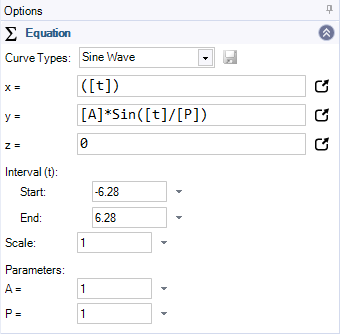

A equação é construída no painel Options (Opções).
A imagem abaixo mostra a equação da onda senoidal mostrada acima.
Você pode inserir uma equação nos campos de entrada X, Y e Z para equações 3D. Você pode inserir um valor para deslocar a curva na direção Z.
Clicar no ícone à direita dos campos de entrada X, Y e Z abre um editor para equações mais complexas.
Use a Equation tool (ferramenta de Equação) do
na guia Design (Projeto) para criar curvas e superfícies 3D com base em equações matemáticas.
