Ferramenta Dimension (Dimensão)

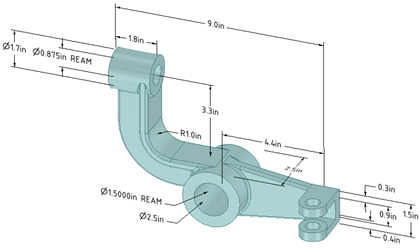

Use a ferramenta Dimension (Dimensão) para adicionar medições ao seu projeto, folha de projeto ou marcação 3D.

Você pode utilizar dimensões de anotação com as ferramentas Pull (Puxar) e Move (Mover) para alterar seu projeto. Consulte Conduzindo modificações com dimensões de anotação.

Um plano de anotação não poder ser movido a um sub-componente depois que você adiciona dimensões, pois as referências serão perdidas.

Você pode habilitar dimensões duplas, que irão exibir cada dimensão em unidades Métricas e Imperiais. Consulte Opções de unidades.
