Ferramenta Curve Table (Tabela de curva)

Tabelas de curva contêm informações sobre curvas selecionadas. Elas se aplicam a:

• Curvas esboçadas
• Curvas de perfil de giro
• Curvas de rebarba

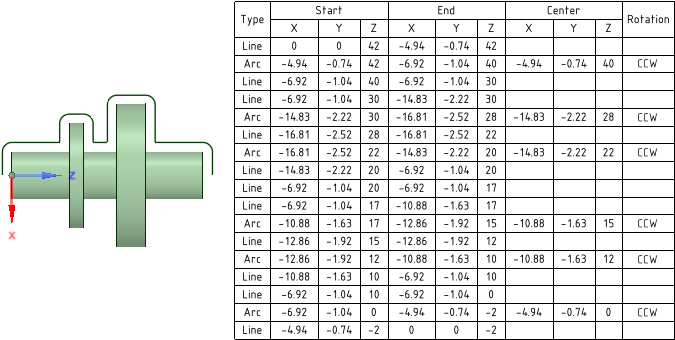

A imagem abaixo é um exemplo das curvas do Perfil de giro.

Tabelas de curva são semelhantes às Tabelas de furo.

• Elas exigem uma origem
• São armazenadas com o modelo
• São exibidas na Árvore de Estrutura

As informações a seguir estão incluídas na tabela.

• Curve Type (Tipo de curva): Linha ou arco
• Start (Início): O ponto de partida de uma curva
• End (Final): O ponto final de uma curva
• Center (Centro): O ponto central de arcos
• Rotation (Rotação): A direção de rotação (CW ou CCW)
