Ferramenta Clearance (Vão) e verificação de vão

A ferramenta Clearance (Vão) ajuda a localizar facilmente pequenas lacunas entre as faces.

1. Clique em Clearance (Vão) do no grupo Detect (Detectar) da guia Prepare (Preparar).

2. Digite a distância para a Distância máxima no painel Options (Opções).

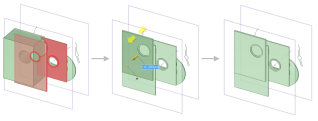

   Se a ferramenta Clearance (Vão) não puder encontrar as lacunas entre as faces para a configuração inserida, um alerta de Informações será exibido para informar que nenhuma área foi encontrada. Insira uma nova configuração para localizar as lacunas existentes. Se você inserir uma distância que não existe no seu projeto, um alerta é exibido para informar que a configuração da distância inserida é inválida. Ao inserir uma distância máxima válida, as lacunas entre as faces que são iguais ou inferiores a esta distância são detectadas automaticamente e destacadas, como mostrado abaixo.



3. Quando a ferramenta Clearance (Vão) encontrar lacunas entre faces, clique na guia de ferramentas Convert to Selection (Converter em seleção) para adicioná-las a uma seleção.

4. Use as ferramentas Pull (Puxar) ou Move (Mover) para ajustar eventuais lacunas, conforme necessário.
