Pasek stanu

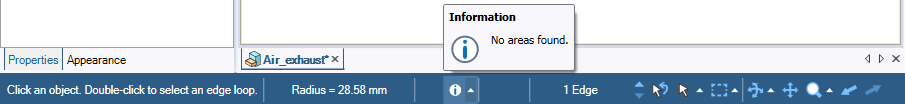

Od lewej do prawej, na powyższej ilustracji, niebieski pasek stanu pokazuje następujące informacje:

Komunikat na temat stanu

Wyświetla komunikaty oraz informacje na temat postępów pracy w zakresie bieżącego narzędzia. Komunikaty te można przeglądać w lewym górnym rogu okna Design (Projekt) po wybraniu opcji Show status messages in window (Pokaż komunikaty na temat stanu w oknie) w popularnych opcjach.

Możesz ustawić kursor nad ikonami statusu w oknie wiadomości, aby zobaczyć podpowiedzi narzędzia.

Liczba powiązanych obiektów jest podana w komunikatach na temat stanu.
Szybki pomiar Wyświetla proste wymiary zaznaczonych obiektów, np. odległość pomiędzy dwoma obiektami lub koordynaty X, Y, Z danego punktu. Patrz szybkie pomiary. Do wyświetlania wyników innych pomiarów, np. objętości lub masy, należy użyć narzędzia Measure (Miara). Możesz zaznaczyć wyświetlony tekst, aby go skopiować i wkleić.
Komunikaty o błędach, ostrzeżenia i informacje Wyświetla generowane komunikaty. Kliknij ikonę, aby wyświetlić komunikaty dotyczące bieżącego projektu. Kliknij komunikat, aby wyróżnić obiekt, do którego się on odnosi. Dwukrotnie kliknij komunikat, aby zaznaczyć obiekt, do którego się on odnosi. Włącz opcję Zoom, aby powiększyć powiązane obiekty w oknie projektu po dwukrotnym kliknięciu wiadomości.
Lista zaznaczeń Pokazuje listę obecnie zaznaczonych obiektów. Ustaw kursor myszy nad obszarem listy na pasku stanu, aby wyświetlić pełną listę. Po wybraniu Pattern (Wzór) na drzewie struktury lista zaznaczeń aktualizuje się, aby wyświetlić liczbę wzorów włączonych w projekt.
Select Parents (Zaznacz elementy nadrzędne) lub Select Children (Zaznacz elementy podrzędne)
W zależności od wybranej opcji można zaznaczać obiekty nadrzędne (strzałka w górę) obecnie zaznaczonych obiektów lub elementy podrzędne (strzałka w dół) obecnie zaznaczonych obiektów.
Odwróć zaznaczenie Cofa bieżące zaznaczenie do poprzedniego.
Filtr wyboru

Pozwala wybrać elementy, które mogą być zaznaczone w oknie Design (Projekt). Etykieta w pasku stanu wyświetla jest aktualnie zaznaczony obiekt.

Możesz włączyć lub wyłączyć pole wyboruSmart (Inteligentne) w celu dodatkowej kontroli nad filtrowaniem:

  • Włącz Smart (Inteligentne), aby zwinąć filtr wyboru. W tym przypadku można wybierać tylko opcje Box Selection.

  • Wyłącz Smart (Inteligentne), aby rozwinąć filtr wyboru i wyświetlić wszystkie opcje. Szczegółowe informacje na ten temat podano w Filtrowanie zaznaczenia.
Selection mode (Tryb zaznaczenia) Wybierz Box (Ramka), Lasso lub Paint (Pędzel).
View controls (Elementy kontrolujące widok)

Można je wykorzystać do obracania, panoramowania, zmieniania powiększenia oraz przechodzenia do poprzedniego/następnego widoku. Widok można także zmienić za pomocą narzędzi w grupie Orient (Orientuj), która znajduje się na większości zakładek.

Podczas obracania można też wybrać z listy rozwijanej narzędzia Spin (Obrót) jedną z następujących pozycji:

  • On Center (Wokół środka), aby obrócić wokół środka projektu.
  • On Cursor (Wokół kursora), aby obrócić wokół lokalizacji kursora.
  • Rotate 90 Clockwise (Obrót o 90 stopni w prawo), aby obrócić projekt o 90° w prawo.
  • Rotate 90 Counterclockwise (Obrót o 90 stopni w lewo), aby obrócić projekt o 90° w lewo.

Podczas przybliżania można też wybrać z listy rozwijanej narzędzia Zoom (Przybliżenie) jedną z następujących pozycji:

  • Zoom Extents (Zakres przybliżania), by zaznaczenie wypełniło okno projektu
  • Zoom Box In, aby powiększyć wybrany obszar
  • Zoom In, aby przybliżyć widok
  • Zoom Out, aby oddalić widok
