Narzędzie Spot Weld (Zgrzeina punktowa)
Narzędzie Spot Weld (Zgrzeina punktowa) tworzy punkty na dwóch powierzchniach, które przedstawiają punkty zgrzewania. Każda spoina punktowa składa się z dwóch punktów: po jednym na każdej powierzchni, która ma zostać zespawana. Każdy z tych punktów musi leżeć na powierzchni lub krawędzi. W celu wyeksportowania do oprogramowania Ansys każdy punkt musi leżeć na innej bryle lub części powierzchni.

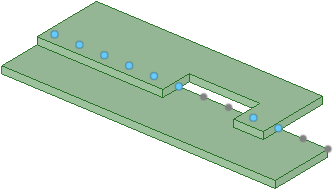

Kiedy punkty zgrzeiny punktowej znajdują się na innym elemencie, zestaw nie obejmuje punktów dopasowanych w zakresie tego samego ciała - patrz poniżej. Punkty zgrzeiny, które mają odpowiedniki są oznaczane na niebiesko, a te które nie mają odpowiedników, są oznaczane na szaro.
Zgrzeiny punktowe są aktualizowane w odpowiedzi na zmiany wprowadzane na krawędziach prowadzących lub powierzchniach podstawy.
Jeśli krawędź prowadząca zniknie, punkty utworzone wzdłuż niej są usuwane.
Jeśli dopasowana powierzchnia wyjdzie poza zakres wyszukiwania punktu zgrzewania, znikają pary dopasowane do tej powierzchni.
Jeśli dopasowana powierzchnia ponownie znajdzie się w zakresie, pary punktów ponownie się pojawią.
Jeśli nie można wykryć par dla wszystkich punktów na powierzchni podstawowej, zgrzeina punktowa jest oznaczana na drzewie struktury ikoną błędu, która pokazuje, że nie jest ona już poprawna.
Wymiary wzorów zgrzein punktowych są wyświetlane w oknie Design (Projekt). Wymiary te wyglądają tak samo jak wymiary innych wzorów.
