Kodowanie tolerancji geometrycznych

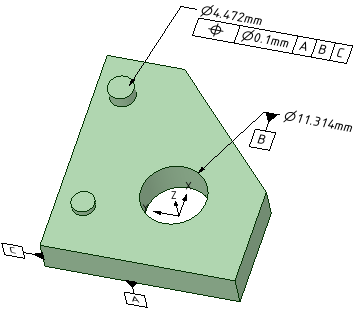

Zakodowane symbole GD&T rozumieją swój wymiarowy i sytuacyjny kontekst w obrębie modelu. A zatem w przypadku zmiany położenia lub rodzaju elementów odniesienia, do których są przyłączone, symbole są odpowiednio aktualizowane lub stają się nieprawidłowe.

Wymiary i tolerancje geometryczne (GD&T) są częścią informacji dotyczących produktu i wytwarzania (PMI) wymienianych między systemami CAD. Grupa robocza PMI rozpoznaje dwa poziomy informacji, które można wymieniać w kontekście wyraźnej reprezentacji kształtu geometrycznego 3D i powiązanych informacji PMI.

• Representation (Reprezentacja): Opisuje wymianę możliwych do przypisania i ponownego wykorzystania informacji PMI, które nie są widoczne w modelu 3D. Jest wykorzystywana "w tle" przez system CAD i aplikacje w późniejszych etapach.
• Presentation (Prezentacja): Opisuje wymianę informacji w sposób widoczny dla użytkownika w modelu 3D.

W opisywanym tu środowisku informacje reprezentacji są wskazywane przez definicje pokazane na drzewie struktury. Geometria, której dotyczą definicje jest rozpoznawana jako elementy, które są wyświetlane na drzewie struktury. Definicje, które dotyczą elementów są przedstawione jako węzły podrzędne elementów na drzewie. Obejmuje wymiary elementów związanych wymiarem. Wszystkie pozycje GD&T w drzewie struktury są zawarte w folderze "GD&T", jak na poniższym rysunku.

Wymiary i tolerancje geometryczne (GD&T) mają swój własny folder w drzewie struktury.

Informacje prezentacji są rzeczywistym symbolem przedstawionym w obszarze graficznym i dołączonym do geometrii.

Reprezentacja pozostaje z elementem, ponieważ jest częścią jego struktury. Informacje prezentacji budowane są na bazie reprezentacji.

A zatem, gdy bryła z powiązanymi zakodowanymi wymiarami i tolerancjami geometrycznymi jest przenoszona do nowego komponentu:

• Informacje o reprezentacji są przenoszone do nowego komponentu.
• Informacje prezentacji nie są przenoszone do nowego komponentu. Należy stworzyć w drzewie struktury nowe symbole z wykorzystaniem informacji reprezentacji.
