Narzędzie Relief (Podcięcie)

Narzędzie Relief (Podcięcie) rozpoznaje grubość krawędzi na narożnikach wklęsłych. Na znalezionych krawędziach można wówczas wykonać wycięcie walcowe w celu uzyskania podcięcia w narożniku.

W tej samej bryle zawartych jest wiele par powierzchni grubości.

Patrz przykład poniżej.

Wewnętrzne krawędzie grubości na narożnikach wklęsłych.

Domyślnie narzędzie rozpoznaje krawędzie, które są wewnętrzne względem części. Opcje narzędzia pozwalają również wyszukiwać krawędzie zewnętrzne. Patrz przykład poniżej.

Zewnętrzna krawędź grubości na narożniku wklęsłym.

Krawędzie, które nie przechodzą przez całą grubość części są odfiltrowywane z narzędzia. W powyższym przykładzie przedstawiono tę sytuację wraz z małą kieszenią po lewej stronie części.

Rozmiar i położenie podcięć umieszczonych na krawędziach można kontrolować za pomocą następujących opcji.

• Promień cięcia: Pozwala kontrolować rozmiar podcięcia.
• Odsunięcie: Pozwala kontrolować położenie podcięć przez określanie odległości, w jakiej krawędź podcięcia znajduje się od oryginalnej krawędzi.

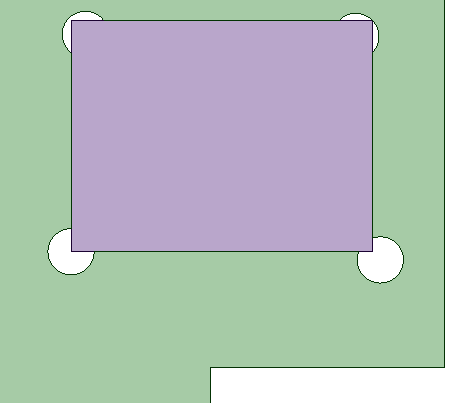

Poniżej przedstawiono przykład z blokiem bryłowym umieszczonym w wycięciu. Narożniki bloku odpowiadają położeniom oryginalnych krawędzi.

Zaczynając od lewego górnego narożnika i przemieszczając się w prawo przez cztery narożniki, ustawienia są następujące:

1. Promień = 1 mm / Odsunięcie = domyślne
2. Promień = 1 mm / Odsunięcie = 0 mm
3. Promień = 1 mm / Odsunięcie = 1,5 mm
4. Promień = 1 mm/ Odsunięcie = 1 mm
