Narzędzie Midsurface (Powierzchnia pośrednia)

Narzędzie Midsurface (Powierzchnia pośrednia) służy do tworzenia powierzchni w połowie odległości między dwiema odsuniętymi powierzchniami. Powierzchnie środkowe są automatycznie rozszerzane lub przycinane do sąsiednich powierzchni, a odległość między oryginalnymi powierzchniami jest zapisywana jako właściwość grubości. Tych powierzchni środkowych można użyć do analizy FE.

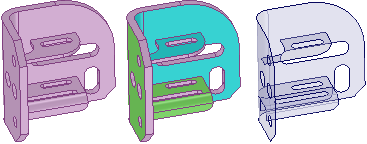

Kolor podświetlenia pokazuje wybrane pary powierzchni, co zostało pokazane poniżej. Powierzchnia środkowa zostanie przesunięta względem niebiesko-zielonych powierzchni. Zielony kolor oznacza, że powierzchnia została sparowana z niebiesko-zieloną powierzchnią. Niezaznaczone powierzchnia i powierzchnie bez przesunięcia są pokazane w oryginalnym kolorze.

Grubość przesunięć oryginalnej powierzchni modelu jest zapisywana jako właściwość o nazwie Thickness (Grubość) w sekcji Midsurface (Powierzchnia środkowa) panelu Properties (Właściwości). Jest to właściwość powierzchni, więc powierzchnię należy wybrać w oknie projektu, a nie z drzewa struktury nawet, jeśli to pojedyncza powierzchnia. Można zmienić tę właściwość i znajduje się ona w danych Ansys po wysłaniu do Ansys za pomocą dodatku produktu SpaceClaim.

Narzędzie Midsurface (Powierzchnia środkowa) wykrywa i usuwa małe powierzchnie powierzchni środkowych utworzone, gdy krawędź jest równa połowie grubości części.

Jeśli narzędzie Midsurface (Powierzchnia środkowa) znajdzie brakujące powierzchnie, ponieważ żadnej strony nie można przesunąć, w polu błędu zostanie wyświetlony komunikat o błędzie zawierający listę powierzchni. Jeśli narzędzie nie może utworzyć części powierzchni środkowej, powodujące problem powierzchnie lub krawędzie zostaną podświetlone.

• Powierzchnie środkowe dziedziczą właściwości materiału komponentów nadrzędnych, ale można zmienić właściwości materiału obiektu powierzchni środkowej.
• Powierzchnie środkowe przedstawiono w drzewie struktury o nazwie domyślnej, która zawiera przypisaną grubość. Po zmianie nazwy powierzchni, grubość jest dołączana do nowej nazwy.
• Można zmienić grubość powierzchni środkowej, wybierając powierzchnię środkową w oknie Projekt i zmieniając właściwość Grubość w panelu Właściwości.
• Można usunąć skojarzenie powierzchni środkowej poprzez ustawienie Grubości na 0.
• Po kliknięciu prawym przyciskiem myszy powierzchni środkowej w drzewie można wybrać bryłę źródłową za pomocą Select (Wybierz) > Midsurface Source (Źródło powierzchni środkowej).
