Narzędzie Curve Table (Tabela krzywych)

Tabele krzywych zawierają informacje o zaznaczonych krzywych. Mają zastosowanie w odniesieniu do:

• krzywych szkicowanych,
• krzywych profilu obrotu,
• krzywych stępiania.

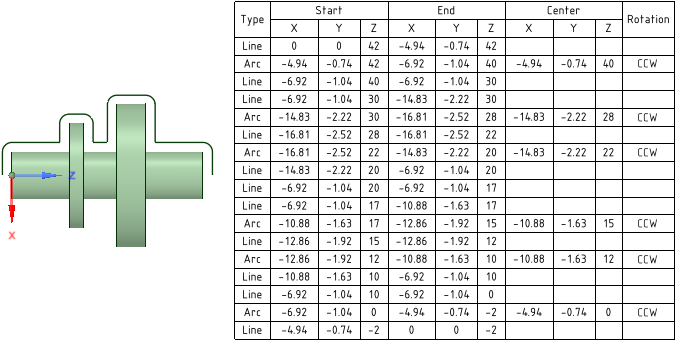

Poniższy rysunek przedstawia przykład krzywej profilu obrotu.

Tabele krzywych są podobne do tabel otworów.

• Wymagają określenia początku układu współrzędnych.
• Są przechowywane wraz z modelem.
• Są widoczne w drzewie struktury.

Tabela krzywych zawiera następujące informacje:

• Curve Type (Typ krzywej): Linia lub łuk
• Start (Punkt początkowy): Punkt początkowy krzywej
• End (Punkt końcowy): Punkt końcowy krzywej
• Center (Środek): Punkt środkowy łuku
• Rotation (Rotacja): Kierunek rotacji (w prawo lub w lewo)
