Narzędzie Clearance (Odsunięcie) i sprawdzanie odsunięcia

Narzędzie Clearance (Odsunięcie) ułatwia wykrywanie niewielkich prześwitów między powierzchniami.

1. Kliknij opcję Odsunięcie w grupie Wykryj dostępnej z poziomu karty Przygotuj.

2. Na panelu opcji wprowadź wartość do pola Maximum distance (Maksymalna odległość).

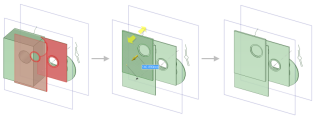

   Jeśli przy wybranym ustawieniu narzędzie Odsunięcie nie znajdzie żadnych odstępów między powierzchniami, pojawi się komunikat informujący, że nie wykryto żadnych obszarów. Wprowadź nowe ustawienie, aby zlokalizować odstępy. Jeśli wprowadzona zostanie odległość nienależąca do projektu, pojawi się komunikat informujący, że wprowadzone ustawienie odległości jest nieprawidłowe. Po wprowadzeniu dozwolonej wartości maksymalnej wszystkie odstępy międzypowierzchniowe o rozmiarach równych lub mniejszych niż ustawiona odległość zostaną automatycznie zlokalizowane i wyróżnione — patrz poniższy rysunek.



3. Gdy narzędzie Clearance (Odsunięcie) znajdzie odstępy pomiędzy powierzchniami, kliknij funkcję narzędzia Convert to Selection (Zmień na zaznaczenie) , aby dodać je do zaznaczenia.

4. W razie potrzeby ewentualne odstępy można wyregulować za pomocą narzędzi Ciągnij lub Przenieś.
