Statusbalk

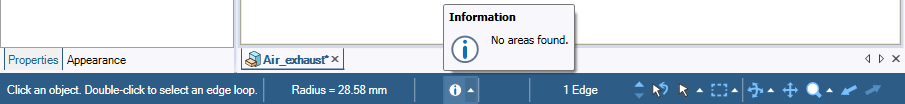

Van links naar rechts in de bovenstaande afbeelding, de blauwe statusbalk toont het volgende:
| Statusbericht |
Geeft berichten en voortgangsinformatie weer over uw acties in de huidige tool. U kunt deze berichten linksboven in het venster Ontwerp bekijken door Statusberichten in venster weergeven te selecteren in de Populaire opties. U kunt de cursor over de statuspictogrammen in het berichtvenster bewegen om tooltips te zien. Het aantal aangetaste objecten wordt omvat in de statusberichten. |
| Snelle meting | Geeft eenvoudige metingen van het (de) geselecteerde object(en) weer, zoals de afstand tussen twee objecten of het X-, Y-, Z-coördinaat van een punt. Raadpleeg Snelle metingen. Gebruik de tool Meten voor andere typen metingen, zoals volume en massa. U kunt de tekst die hier verschijnt selecteren voor kopiëren en plakken. |
| Fout-, waarschuwings- en informatieberichten | Geeft berichten weer als ze optreden. Klik op het pictogram om alle berichten weer te geven, die relevant zijn voor uw ontwerp. Klik op een bericht om het object te markeren, waarnaar het bericht verwijst. Dubbelklik op een bericht om het (de) object(en) te selecteren, waarnaar het bericht verwijst. Schakel de optie Zoomen in om in te zoomen op de aangetaste objecten in het venster Ontwerp als u dubbelklikt op het bericht. |
| Selectielijst | Toont u een lijst met de objecten die u momenteel hebt geselecteerd. Beweeg over het lijstgebied op de statusbalk om een volledige lijst te zien. Als het patroon in de boomstructuur wordt geselecteerd, wordt de selectielijst bijgewerkt om het aantal patronen in het ontwerp weer te geven. |
Bovenliggend selecteren of Onderliggend selecteren
|
Afhankelijk van de selectie, kunt u de bovenliggende (pijl omhoog) van de huidige geselecteerde objecten of de onderliggende (pijl omlaag) van de huidige geselecteerde objecten selecteren. |
Selectie terugzetten  |
Zet uw selectie terug naar uw vorige selectie. |
Selectiefilter  |
Hiermee kunt u kiezen wat er geselecteerd kan worden in het venster Ontwerp. Een label in de statusbalk geeft het huidige geselecteerde object weer. In- of uitschakelen van het selectievakje Smart voor extra controle over de filteropties:
|
Selectiemodus  |
Kies Vak, Lasso of Opmaak. |
Knoppen bekijken  |
Gebruik deze knoppen om te draaien, te pannen, te zoomen en te schakelen naar vorige of volgende aanzichten. U kunt het aanzicht tevens wijzigen met de tools in de groep Richten, die in de meeste tabbladen te vinden is. Bij het draaien, u kunt ook een van de volgende opties selecteren vanuit het menu Draaien:
Bij het zoomen kunt u tevens een van de volgende opties selecteren vanuit het menu Zoomen:
|
