Tool Puntlas

De tool puntlas maakt punten op twee zijden die laspunten vertegenwoordigen. Elke puntlas bestaat uit twee punten: een op iedere zijde die aan elkaar gelast moet worden. Elk punt moet op een zijde of rand liggen. Voor export naar Ansys moet elk punt op een andere vaste vorm of oppervlakdeel liggen.

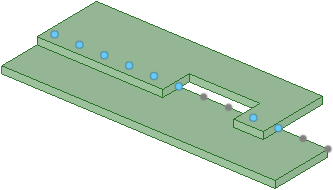

Als er laspunten worden aangetroffen op een ander object, dan omvat de set geen punten met paren binnen hetzelfde object, zoals hieronder weergegeven. Laspunten in een set met paren zijn blauw en laspunten zonder paren zijn grijs.

Puntlassen worden bijgewerkt met wijzigingen aan de geleidende randen of basiszijden.

• Als een geleidende rand verdwijnt, worden de punten die erlangs zijn gemaakt verwijderd.

• Als een koppelzijde buiten het zoekbereik van het laspunt wordt verplaatst, verdwijnen de paren van die koppelzijde.

• Als de koppelzijde terug in het bereik komt, verschijnen de puntparen opnieuw.

• Als er niet voor alle punten op de basiszijde paren kunnen worden aangetroffen, wordt het laspunt in de boomstructuur gemarkeerd met een foutpictogram dat laat zien dat het niet langer geldig is.

Bematingen voor laspuntpatronen worden weergegeven in het venster Ontwerp. Deze bematingen zien er hetzelfde uit als de bematingen voor andere patronen.
