Vormtoleranties coderen

Gecodeerde GD&T-symbolen zijn gekoppeld aan gegevens die hun positie in het model en de eigenschappen beschrijven. Als de ruimtelijke coördinaten of het type verbindingsrelaties wijzigen, worden de symbolen overeenkomstig bijgewerkt of worden deze ongeldig.

GD&T maakt deel uit van de product- en fabricage-informatie (Product and Manufacturing Information [PMI]) die CAD-systemen onderling uitwisselen. De PMI-werkgroep herkent twee niveaus van informatie die kunnen worden uitgewisseld in het kader van expliciete representatie van geometrische 3D-vormen en bijbehorende PMI.

• Achtergrondgegevens: Beschrijving van de uitwisseling van herbruikbare, associatieve PMI die niet zichtbaar is in het 3D-model. Deze wordt op de achtergrond door het CAD-systeem en downstreamtoepassingen gebruikt.
• Visualisatie: Gegevens die de gebruiker in het 3D-model te zien krijgt in de vorm van symbolen.

Door de weergegeven definities in de boomstructuur wordt verwezen naar de informatie van de Achtergrondgegevens. De geometrische vormen waarop de definities van toepassing zijn, worden herkend als kenmerken die in de boomstructuur worden weergegeven. Definities die van toepassing zijn op de kenmerken worden weergegeven als subnodes van de kenmerken in de boomstructuur. Deze omvatten de afmetingen van de kenmerken. Alle GD&T-items in de boomstructuur bevinden zich in de map "GD&T", zoals te zien in onderstaande afbeelding.

GD&T heeft een eigen boomstructuurmap.

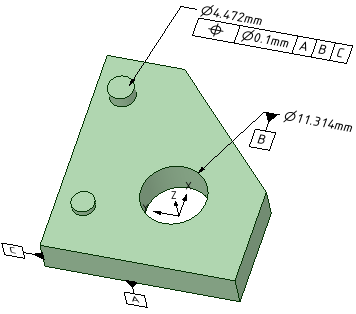

Visualisatiegegevens worden als symbool, dat aan de geometrie is gekoppeld, in het grafische gebied weergegeven.

Achtergrondgegevens zijn nauw met het object verbonden, omdat deze deel uitmaken van de structuur ervan. Visualisatiegegevens worden opgebouwd op basis van de achtergrondgegevens.

Wanneer dus een vaste vorm met bijbehorende gecodeerde GD&T wordt verplaatst naar een nieuwe component, gebeurt het volgende:

• Visualisatiegegevens worden overgedragen op de nieuwe component.
• Visualisatiegegevens worden niet overgedragen op de nieuwe component. Nieuwe symbolen in de component maken met behulp van de achtergrondgegevens in de boomstructuur.
