Tool Reliëf
De tool Reliëf identificeert dikte-randen op holle hoeken. Gevonden randen kunnen vervolgens cilindrisch worden uitgesneden om reliëf op de hoek te creëren.
Er zijn meerdere paren dikte-zijden in hetzelfde lichaam omvat.
Hieronder wordt een voorbeeld weergegeven.
Interne dikte-randen op holle hoeken.
De tool identificeert standaard randen die zich Binnenin het deel bevinden. Met de tool Opties kunt u tevens zoeken naar Externe randen. Hieronder wordt een voorbeeld weergegeven.
Externe dikte-randen op een holle hoek.
Randen die niet geheel door de dikte van het deel gaan, worden uit de tool gefilterd. Het bovenstaande voorbeeld geeft dit weer met de kleine uitsparing aan de linkerzijde van het deel.
Het formaat en de positie van het reliëf dat op de randen is geplaatst, kan worden beheerd met de volgende opties.
- Snijradius: Beheert het formaat van het reliëf.
- Speling: Beheert de positie van het reliëf, door aan te geven hoe ver de rand van het reliëf zich van de originele rand bevindt.

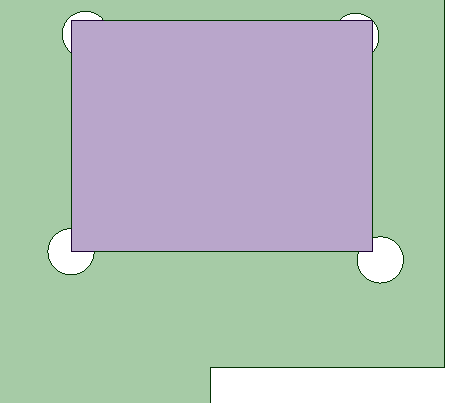

Hieronder wordt een voorbeeld weergegeven, waarbij een vast blok is ingevoegd in de uitsparing. De hoeken van het blok vertegenwoordigen de locaties van de oorspronkelijke randen.
De instellingen zijn als volgt, beginnend bij de linker bovenhoek en met de klok mee lopend langs de vier hoeken:
- Radius = 1 mm / Speling = standaard
- Radius = 1 mm / Speling = 0 mm
- Radius = 1 mm / Speling = 1,5 mm
- Radius = 1 mm / Speling = 1 mm
