Tool Middenoppervlak

De tool Middenoppervlak maakt een middenoppervlak tussen twee offset-zijden. De middenoppervlakken worden automatisch verlengd of getrimd op aangrenzende zijden en de afstand tussen de originele zijden wordt opgeslagen als dikte-eigenschap. U kunt deze middenoppervlakken gebruiken voor FE-analyse.

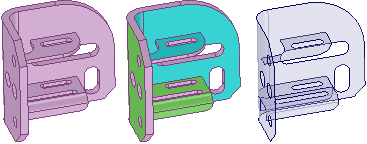

Een kleurmarkering laat de zijdeparen zien die zijn geselecteerd, zoals hieronder te zien. Het middenoppervlak wordt geoffset van de cyaanzijden. Groen duidt op een zijde die wordt gepaard met een cyaanzijde. Niet-geselecteerde zijden en zijden zonder offset worden in de oorspronkelijke kleur weergegeven.

De dikte van de zijdeoffsets van het oorspronkelijke model worden opgeslagen als eigenschap genaamd Dikte in het Middenoppervlak-gedeelte van het deelvenster Eigenschappen. Dit is een zijde-eigenschap; u moet dus de zijde selecteren in het venster Ontwerp in plaats van in de boomstructuur, ook al betreft het één zijde. U kunt deze eigenschap wijzigen en deze is opgenomen in de Ansys-gegevens als de eigenschap naar Ansys wordt verzonden via de SpaceClaim-invoegtoepassing.

De tool Middenoppervlak detecteert en verwijdert kleine zijden of middenoppervlakken die worden gemaakt wanneer een rand gelijk is aan of de helft is van de deeldikte.

Als de tool Middenoppervlak ontbrekende zijden aantreft omdat geen van beide zijden kan worden geoffset, krijgt u een foutmelding in het foutenvak waarin de zijden staan vermeld. Als de tool er niet in slaag om middenoppervlakdelen te maken, worden de probleemzijden of -randen gemarkeerd.

• Middenoppervlakken erven de materiaaleigenschappen van de bovenliggende componenten, maar u kunt de materiaaleigenschappen voor het middenoppervlakobject wijzigen.
• Middenoppervlakken worden met een standaard naam weergegeven in de boomstructuur. De naam bevat te toegewezen dikte. Als u het oppervlak hernoemt, wordt de dikte aangepast naar de nieuwe naam.
• U kunt de dikte van een middenoppervlakzijde wijzigen, de middenoppervlakzijde selecteren in het deelvenster Ontwerp en de eigenschap Dikte in het venster Eigenschappen wijzigen.
• U kunt de middenoppervlak-associatie verwijderen door de Dikte in te stellen op 0.
• Als u met de rechtermuisknop op een middenoppervlak in de boomstructuur klikt, kunt u het bronobject selecteren met Selecteren > Bron middenoppervlak.
