Tool Curvetabel

Curve-tabellen bevatten informatie over geselecteerde curves. Ze zijn van toepassing op:

  • Geschetste curves
  • Draaiprofiel-curves
  • Curves ontbramen

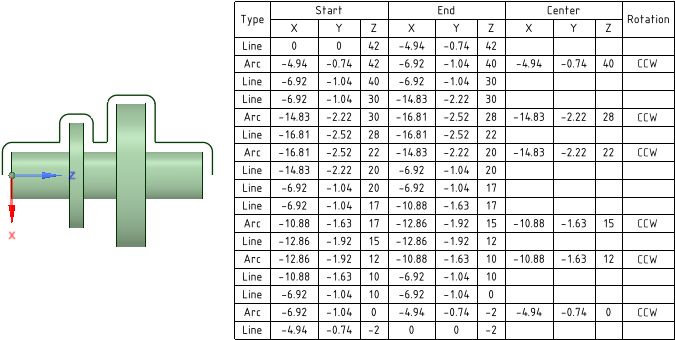

De onderstaande afbeelding is een voorbeeld van Draaiprofiel-curves.

Curve-tabellen zijn gelijk aan Gattabellen.

  • Ze vereisen een oorsprong
  • Zijn opgeslagen met het model
  • Worden weergegeven in de boomstructuur

De volgende informatie is omvat in de tabel.

  • Curvetype: Lijn of Boog
  • Start: Het startpunt van een curve
  • Einde: Het eindpunt van een curve
  • Middelpunt: Het middelpunt van bogen
  • Rotatie: De rotatierichting (CW of CCW)
