상태 표시줄

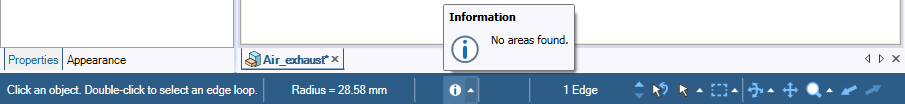

위의 이미지 왼쪽에서 오른쪽까지 파란색 상태 표시줄에는 다음이 표시됩니다.
| 상태 메시지 |
현재 도구의 작업에 대한 메시지와 진행 정보를 표시합니다. 일반 옵션에서 창에 상태 메시지 표시를 선택해 설계 창의 왼쪽 위에서 이 메시지를 볼 수도 있습니다. 메시지 창의 상태 아이콘 위에 마우스를 올려놓으면 도구 팁을 볼 수 있습니다. 영향을 받는 객체의 수가 상태 메시지에 포함됩니다. |
| 빠른 측정 | 선택한 객체의 간단한 측정값을 표시합니다(예: 두 객체 사이의 거리 또는 점의 X, Y, Z 좌표). 빠른 측정값을 참조하십시오. 부피와 질량 같은 다른 유형의 측정값은 측정 도구를 사용하십시오. 복사 및 붙여넣기 작업을 위해 여기에 나타나는 텍스트를 선택할 수 있습니다. |
| 오류, 경고 및 정보 메시지 | 메시지가 생성되는 즉시 표시됩니다. 현재 설계와 관련된 모든 메시지를 표시하려면 메시지 아이콘을 클릭합니다. 메시지에서 참조하는 객체를 강조 표시하려면 메시지를 클릭합니다. 메시지에서 참조하는 객체를 선택하려면 메시지를 두 번 클릭합니다. 메시지를 두 번 클릭할 때 설계 창에서 영향을 받는 객체로 확대하려면 확대/축소 옵션을 활성화합니다. |
| 선택 목록 | 현재 선택한 객체의 목록을 표시합니다. 전체 목록을 보려면 상태 표시줄의 목록 영역에 마우스를 올려놓으십시오. 구조 트리에서 패턴이 선택되면 설계에 포함된 패턴 개수를 표시하도록 선택 목록이 업데이트됩니다. |
상위 선택 또는 하위 선택
|
선택에 따라 현재 선택한 객체의 상위 객체(위쪽 화살표) 또는 현재 선택한 객체의 하위 객체(아래쪽 화살표)를 선택할 수 있습니다. |
선택 항목 되돌리기  |
선택을 이전 선택으로 되돌립니다. |
선택 필터  |
설계 창에서 선택할 수 있는 항목을 선택할 수 있습니다. 상태 표시줄의 레이블은 현재 선택된 객체를 표시합니다. 추가적인 필터링 제어를 위해 스마트 선택 확인란을 활성화 또는 비활성화합니다.
|
선택 모드  |
상자, 올가미 또는 페인트를 선택합니다. |
뷰 컨트롤  |
이 컨트롤을 사용해 스핀, 초점 이동, 확대/축소하고 이전 또는 다음 뷰로 전환합니다. 대부분의 탭에서 찾을 수 있는 방향 조정 그룹에 있는 도구를 사용해 뷰를 변경할 수도 있습니다. 스핀할 때 스핀 위로 당기기 메뉴에서 다음 중 하나를 선택할 수도 있습니다.
확대/축소할 때 확대/축소 위로 당기기 메뉴에서 다음 중 하나를 선택할 수도 있습니다.
|
