기하학적 공차 인코딩

인코딩된 GD&T 기호는 모델 안에서 기하학적 컨텍스트와 상황별 컨텍스트를 이해합니다. 따라서 연결 참조가 공간 또는 유형별로 변경되면 기호가 그에 따라 업데이트되거나 무효가 됩니다.

GD&T는 CAD 시스템 간에 교환되는 PMI(제품 제조 정보)의 일부입니다. PMI 작업 그룹은 명시적인 3D 기하학적 쉐이프 표현 및 관련 PMI의 컨텍스트로 교환할 수 있는 두 가지 수준의 정보를 인식합니다.

• 표현: 3D 모델에서는 표시되지 않는 재사용 가능한 연상적 PMI의 교환을 설명합니다. CAD 시스템과 다운스트림 응용프로그램에서 "은밀하게" 사용됩니다.
• 프레젠테이션: 3D 모델에서 사용자가 볼 수 있는 방법으로 정보의 교환을 설명합니다.

구조 트리에 나와 있는 정의는 표현 정보를 가리킵니다. 정의가 적용되는 형상은 트리에 표시되는 피쳐로 인식됩니다. 피쳐에 적용되는 정의는 트리에서 피쳐의 하위 노드로 표시됩니다. 여기에는 크기 피쳐에 대한 크기가 포함됩니다. 구조 트리에서 모든 GD&T 항목은 아래 이미지에서와 같이 'GD&T' 폴더에 포함됩니다.

GD&T에는 자체적인 구조 트리 폴더가 있습니다.

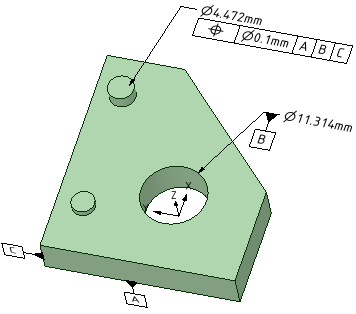

프레젠테이션 정보는 그래픽 영역에 표시되고 형상에 연결된 실제 기호입니다.

표현은 구조의 일부이기 때문에 객체와 함께 유지됩니다. 프레젠테이션 정보는 표현을 기반으로 만들어집니다.

따라서 연관되어 있으며 인코딩된 GD&T와 솔리드가 새 컴포넌트로 이동할 경우:

• 표현 정보가 새 컴포넌트로 이동합니다.
• 프레젠테이션 정보는 새 컴포넌트로 이동하지 않습니다. 구조 트리의 표현 정보를 사용해 컴포넌트에서 새 기호를 작성합니다.
