릴리프 도구

릴리프 도구는 오목한 코너의 두꺼운 모서리를 식별합니다. 발견된 모서리에는 코너에서 릴리프를 제공하기 위해 생성된 원통형 컷아웃이 있을 수 있습니다.

동일한 본체에 있는 두께 면의 쌍이 여러 개 포함되어 있습니다.

아래에 예가 표시됩니다.

오목한 코너의 내부 두께 모서리

기본적으로 도구가 부품에 대해 내부에 있는 모서리를 식별합니다. 도구 옵션을 통해 외부 모서리를 찾을 수도 있습니다. 아래에 예가 표시됩니다.

오목한 코너의 외부 두께 모서리

부품의 두께를 완전히 관통하지 않는 모서리는 도구에서 필터링됩니다. 위의 예에서는 부품의 왼쪽에 작은 포켓을 사용하여 이를 보여줍니다.

다음 옵션을 통해 모서리에 배치된 릴리프의 크기와 위치를 제어할 수 있습니다.

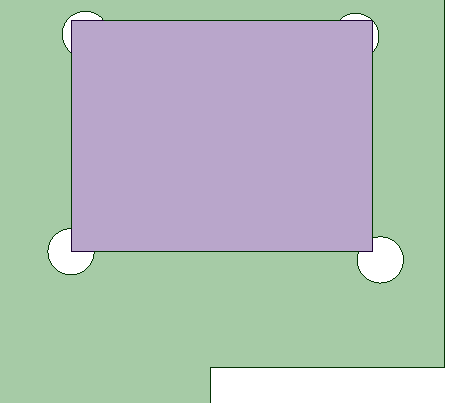

아래 그림은 솔리드 블록이 컷아웃으로 삽입된 예를 보여줍니다. 블록의 코너는 원래 모서리의 위치를 나타냅니다.

왼쪽 위 코너부터 시작해 4개의 코너를 시계 방향으로 이동하며, 설정값은 다음과 같습니다.
