중간면 도구
중간면 도구는 두 간격띄우기 면 사이에 표면을 작성합니다. 중간면은 인접 면에 자동으로 연장되거나 잘리며 원래 면 사이의 거리가 두께 특성으로 저장됩니다. FE 분석에 이러한 중간면을 사용할 수 있습니다.

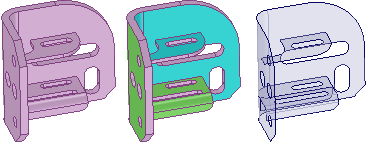

색상 강조 표시는 아래 그림과 같이 선택된 면 쌍을 나타냅니다. 중간면이 녹청색 면에서 간격띄우기됩니다. 녹색은 면이 녹청색 면과 쌍으로 지정되었음을 나타냅니다. 선택 취소된 면과 간격띄우기가 없는 면이 원래 색상으로 표시됩니다,
원래 모델 면 간격띄우기의 두께가 특성 패널의 중간면 섹션에 두께라는 특성으로 저장됩니다. 이는 면 특성이므로 단일 면인 경우에도 구조 트리가 아닌 설계 창에서 면을 선택해야 합니다. 이 특성을 변경할 수 있으며, SpaceClaim 추가 기능을 통해 Ansys에 보낼 때 Ansys 데이터에 포함됩니다.
모서리가 부품 두께의 절반과 같으면 중간면 도구가 생성되는 중간면 중 작은 면을 감지하고 제거합니다.
측면을 간격띄우기할 수 없어 중간면 도구가 누락된 면을 발견할 경우 오류 상자에 면이 나열되는 오류 메시지가 수신됩니다. 도구가 중간면 부품을 만드는 데 실패하면 문제가 있는 면 또는 모서리가 강조 표시됩니다.
- 중간면이 상위 컴포넌트의 재료 특성을 상속하지만 중간면 부품에 사용할 재료 특성을 변경할 수 있습니다.
- 중간면이 할당된 두께를 포함하는 기본 이름과 함께 구조 트리에 표시됩니다. 표면 이름을 바꾸면 두께가 새 이름에 추가됩니다.
- 중간 면의 두께를 변경하고 설계 창에서 중간 면을 선택한 다음 특성 패널에서 두께 특성을 변경할 수 있습니다.
- 두께를 0으로 설정하여 중간면 관계를 제거할 수 있습니다.
- 트리에서 중간면을 마우스 오른쪽 버튼으로 클릭하면 를 사용하여 소스 본체를 선택할 수 있습니다.
