ステータスバー

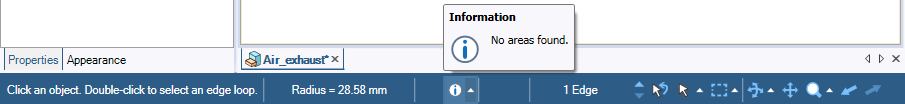

上の図のように、左から右に向かって、青色のステータスバーには以下の項目が表示されます:
| ステータスメッセージ |
現在のツールの操作に関するメッセージと進行状況の情報が表示されます。[一般] オプション にある [ウィンドウにステータスメッセージを表示] を選択すると、[デザイン] ウインドウの左上にこれらのメッセージも表示されます。 [メッセージ] ウィンドウ内のステータスアイコン上にカーソルを合わせると、ツールヒントが表示されます。 影響を受けたオブジェクトの数は、ステータスメッセージに含まれます。 |
| クイック測定 | 2 つのオブジェクト間の距離や点の X、Y、Z 座標など、選択したオブジェクトの簡単な測定値を表示します。「クイック測定」を参照してください。体積や質量など、他の種類の測定を行うには [測定] ツールを使用します。表示されるテキストを選択して、コピー&ペースト操作できます。 |
| エラー、警告、および情報メッセージ | 発生したメッセージを表示します。現在デザインに関連する全てのメッセージを表示するには、そのアイコンをクリックします。メッセージが参照するオブジェクトをハイライト表示するには、そのメッセージをクリックします。メッセージが参照するオブジェクトを選択するには、そのメッセージをダブルクリックします。[ズーム] オプションが有効な状態で、メッセージをダブルクリックすると、[デザイン] ウインドウ内の影響を受けたオブジェクトにズームします。 |
| 選択リスト | 現在選択しているオブジェクトのリストを表示します。ステータスバー上のリスト領域の上にマウスカーソルを移動すると、完全なリストが表示されます。[ストラクチャー] ツリー内でパターンが選択されると、選択リストが更新され、デザインに含まれるパターンの数が表示されます。 |
親を選択または子を選択
|
選択結果に応じて、現在選択しているオービージェクトの親 (上矢印) または子 (下矢印) を選択できます。 |
選択を戻す  |
選択を取り消し、以前の選択に戻します。 |
選択フィルタ  |
[デザイン] ウィンドウから選択することができます。ステータスバー内のラベルには、現在選択されているオブジェクトが表示されます。 スマート [選択] チェックボックスを有効または無効にすると、フィルタリングをさらに制御できます。
|
選択モード  |
ボックス、なげなわ、または ペイント を選択します。 |
コントローラの表示 |
これらのコントロールを使用してスピン、パン、ズームを行い、前のまたは次のビューへ切り替えます。また、ほとんどのタブに存在する [方向] グループのツールを使用し、ビューを変更することもできます。 スピンしているときは、[スピンプルアップ] メニューから以下のいずれかを選択することもできます:
ズームをしているときは、[ズームプルアップ] メニューから以下のいずれか 1 つを選択することもできます:
|
