幾何公差のエンコード

エンコードされた GD&T シンボルは、モデル内での次元と状況のコンテキストを解釈します。その添付ファイルの基準がスペースまたはタイプに変更するときに、シンボルは、それに応じて更新されるか、または無効になります。

GD&T は、CADシステム間でやりとりされる製品製造情報 (PMI) です。PMI ワーキンググループは、明示的な 3D 幾何学的形状表現および関連する PMI のコンテキストで交換することができる二つの情報レベルを認識ます。

• リプレゼンテーション: 3D モデルには表示されない、再利用可能な関連 PMI の交換を説明します。これは、CADシステムとダウンストリームアプリケーションにより「舞台裏」で使用されます。
• プレゼンテーション: 3D モデルでユーザに見える方法での情報交換を説明します。

リプレゼンテーション情報は、[ストラクチャーツリー] に示される定義で示されます。定義が適用されるジオメトリは、ツリーに表示されるフィーチャーとして認識されます。フィーチャーに適用される定義は、ツリー内のフィーチャーのサブノードとして表示されます。これには、サイズのフィーチャーに対する寸法が含まれます。[ストラクチャーツリー] 内のすべての GD&T アイテムは、図に示されるように「GD&T」フォルダに含まれます。

GD&T は、それ自身の [ストラクチャーツリー] を持ちます。

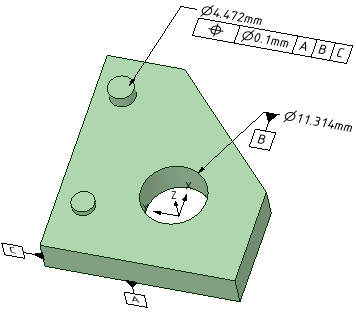

プレゼンテーション 情報は、グラフィックに表示され、ジオメトリに接続される実際のシンボルです。

リプレゼンテーションは、それが [ストラクチャー] の一部であることから、オブジェクトと一緒になります。プレゼンテーション情報は、リプレゼンテーションから構築されます。

ですから、関連するセマンティック GD&T を伴うソリッドは、新しいコンポーネントに移動すると、次のようになります。

• リプレゼンテーション情報は新しいコンポーネントに移動されます。
• プレゼンテーション情報は新しいコンポーネントへ移動されません。[ストラクチャツリー] 内のリプレゼンテーション情報を使用するコンポーネント内に新しいシンボルを作成します。
