リリーフツール

[リリーフ] ツールは、凹面コーナーにおける厚みエッジを探します。見つかったエッジには、コーナーでリリーフを得るための円筒カットアウトを設定できます。

同じボディの厚み面の複数のペアが対象になります。

例を次に示します。

凹面コーナーの内部厚みエッジ。

デフォルトで、このツールはパーツ内部のエッジを探します。このツールオプションでは、外部エッジも探すことができます。例を次に示します。

凹面コーナーの外部厚みエッジ。

パーツの厚み全体に対応していないエッジは、ツールでフィルタ処理されて取り除かれます。上の例では、パーツ左側の小さいポケットがある例を示しています。

エッジに配置されたリリーフのサイズと位置は、以下のオプションで制御できます。

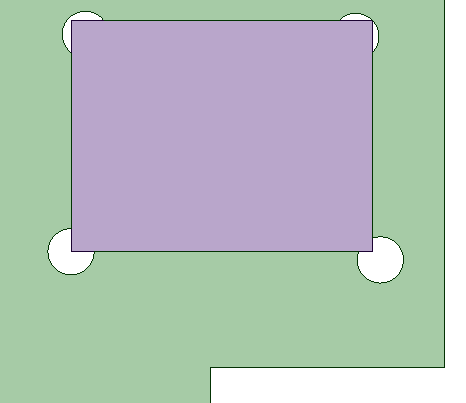

以下に、ソリッドブロックがカットアウトに挿入された例を示します。ブロックのコーナーは、オリジナルエッジの位置を表します。

左上コーナーを始点として、時計回りに 4 つのコーナーを通って移動すると、設定は以下のようになります。
