中立面ツールガイド

[中立面] ツールでは、2 つの面のオフセットの中間に位置するサーフェスを作成できます。中立面は隣接する面まで自動的に延長またはトリムされ、元のフェース間の距離は厚さプロパティとして保存されます。これらの中立面は、有限要素解析に使用できます。

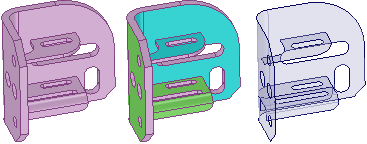

選択された面のペアは、下の図のように色でハイライト表示されます。中立面は、シアンの面からオフセットされます。シアンの面とペアになっている面は緑色で表示されます。選択されていない面とオフセットのない面は元の色で表示されます。

元のモデルの面オフセットの厚さは、[プロパティ] パネルの [中立面] セクションにある [厚さ] という名前のプロパティとして保存されます。これは面プロパティなので、面を選択するときには、1 つの面であってもストラクチャーツリーではなく、[デザイン] ウィンドウ内で選択する必要があります。このプロパティは変更が可能です。SpaceClaimアドインでこのプロパティをAnsysに送信すると、Ansysデータに組込まれます。

エッジがパーツの厚さの半分に等しい場合、作成された中立面の微小面が [中立面] ツールによって検出、削除されます。

どちらの面もオフセットできないことが原因で [中立面] ツールが欠落面を検出した場合、面のリストを示すエラーメッセージがエラーボックスに表示されます。ツールが中立面パーツを作成できない場合、問題のある面またはエッジがハイライト表示されます。

• 中立面は親コンポーネントの材料プロパティを継承しますが、中立面オブジェクトの材料プロパティは変更が可能です。
• 中立面は、割り当てられた厚みとともに、デフォルト名で ストラクチャーツリー内に表示されます。表面をリネームすると、厚みは新しい名前に追加されます。
• 中立面の厚さを変更するには、デザインウィンドウで中立面を選択し、プロパティパネルで[厚さ]プロパティを変更します。
• [厚さ]を 0 に設定することで、中立面の関連付けを削除することができます。
• ツリー内で中立面を右クリックすると、 [選択] > [中立面ソース] にあるソースボディを選択できます。
