寸法ツール

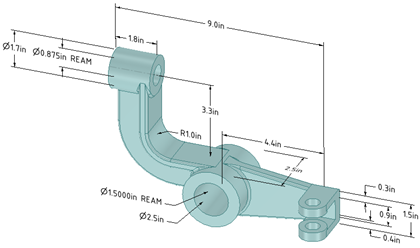

デザイン、図面シート、3D マークアップに寸法値を追加するには、寸法 ツールを使用します。

デザインは、[プル] ツールや [移動] ツールでアノテーション寸法を使用して変更できます。「変更の基準としてのアノテーション寸法の使用」を参照してください。

参照が失われるため、寸法を追加したアノテーションプレーンをサブコンポーネントに移動することはできません。

デュアル寸法を有効にして、各寸法をメートル法とヤード/ポンド法の両方で表示することができます。「単位オプション」 を参照してください。
