カーブテーブルツール

[カーブテーブル] には、選択したカーブに関する情報が収められています。[カーブテーブル] の対象は以下のとおりです。

• スケッチカーブ
• ターンプロファイルカーブ
• カーブのデバッグ

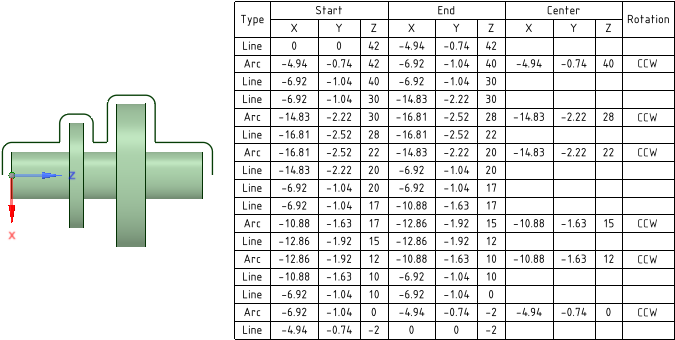

以下の図は、[ターンプロファイル] カーブの例です。

[カーブテーブル] は [穴テーブル] に似ています。

• [カーブテーブル] には原点が必要です。
• [カーブテーブル] はモデルとともに保存されます。
• [カーブテーブル] はストラクチャーツリーに表示されます。

テーブルは以下の情報を保存します。

• カーブタイプ: 線または円弧
• 開始: カーブの開始点
• 終了: カーブの終点
• 中心: 円弧の中心点
• 回転: 回転方向 (CW または CCW)
