Statusleiste

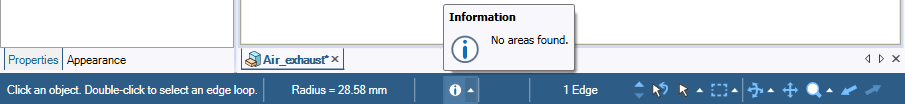

In der oben stehenden Abbildung zeigt die blaue Statusleiste von links nach rechts Folgendes an:
| Statusmeldung |
Es werden Meldungen und Fortschrittsinformationen zu den Aktionen im aktuellen Werkzeug angezeigt. Daneben können Sie diese Meldungen auch oben links im Grafikfenster durch Auswählen von Statusmeldungen in Fenster anzeigen in den Favoriten-Optionen anzeigen. Den Mauszeiger über die Statussymbole im Meldungsfenster bewegen, um Werkzeugtipps anzusehen. Die Anzahl der betroffenen Objekte ist in den Statusmeldungen eingeschlossen. |
| Schnellanzeige von Maßen | Es werden einfache Maßangaben für die ausgewählten Objekte angezeigt, z. B. der Abstand zwischen zwei Punkten oder die x-, y- und z-Koordinaten eines Punkts. Siehe Schnellanzeige von Maßen. Für andere Arten von Messungen, z. B. für Volumen oder Masse, kann das Werkzeug Messen verwendet werden. Den hierin angezeigten Text können Sie für "Kopieren"- und "Einfügen"-Vorgänge auswählen. |
| Fehler-, Warn- und Informationsmeldungen | Zeigt Meldungen an, sobald sie auftreten. Auf das Symbol klicken, um alle Meldungen anzuzeigen, die derzeit für die Konstruktion von Bedeutung sind. Auf eine Meldung klicken, um das Objekt hervorzuheben, auf das die Meldung verweist. Auf eine Meldung doppelklicken, um die Objekte auszuwählen, auf die die Meldung verweist. Die Option Zoom aktivieren, um die betroffenen Objekte im Fenster "Konstruktion" durch Doppelklick auf die Meldung zu vergrößern. |
| Auswahlliste | Es wird eine Liste mit allen derzeit ausgewählten Objekten angezeigt. Wenn die Maus über den Bereich der Liste in der Statusleiste bewegt wird, wird eine vollständige Liste angezeigt. Wenn im Strukturbaum "Muster" ausgewählt ist, wird die Auswahlliste mit der Anzahl der in der Konstruktion enthaltenen Muster aktualisiert. |
Hauptobjekte auswählen oder Unterobjekte auswählen
|
Abhängig von der Auswahl können die Hauptobjekte (Pfeil nach oben) der aktuell ausgewählten Objekte oder die Unterobjekte (Pfeil nach unten) der aktuell ausgewählten Objekte ausgewählt werden. |
Auswahl zurücksetzen  |
Die Auswahl wird auf die vorherige Auswahl zurückgesetzt. |
Auswahlfilter  |
Legt die Auswahlmöglichkeiten im Fenster "Konstruktion" fest. Das aktuell ausgewählte Objekt wird dabei anhand eines Labels in der Statusleiste angezeigt. Das Kontrollkästchen Smart für weitere Optionen zur Filtersteuerung aktivieren oder deaktivieren:
|
Auswahlmodus  |
Quader, Lasso oder Pinsel auswählen. |
Ansichtssteuerelemente  |
Diese Steuerelemente werden zum Drehen, Verschieben und Zoomen sowie zum Wechseln zur vorherigen oder zur nächsten Ansicht verwendet. Die Ansicht kann auch mithilfe der Werkzeuge im Menü "Ausrichten" geändert werden. Dieses Menü ist in den meisten Registerkarten vorhanden. Beim Drehen können Sie zudem eine der folgenden Optionen aus dem Pull-up-Menü "Drehen" auswählen:
Beim Zoomen können Sie zudem eine der folgenden Optionen aus dem Pull-up-Menü "Zoomen" auswählen:
|
