Werkzeug "Schweißpunkte"

Das Werkzeug Schweißpunkt erstellt Punkte auf zwei Flächen, die Schweißpunkte darstellen. Jeder Schweißpunkt besteht aus zwei Punkten: einen auf jeder Fläche, die zusammengeschweißt werden soll. Jeder der Punkte muss auf einer Fläche oder Kante liegen. Für den Export nach Ansys muss jeder der Punkte auf einem anderen Oberflächen- oder Volumenkörperteil liegen.

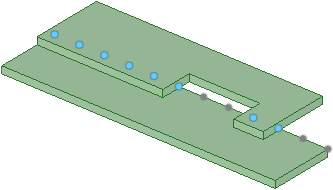

Wenn Schweißpunkte auf einem anderen Körper gefunden werden, enthält die Gruppe keine Punkte mit Verknüpfungen auf demselben Körper, wie in der nachfolgenden Abbildung gezeigt. Schweißpunkte einer Gruppe mit Verknüpfungen werden blau angezeigt, und Punkte ohne Verknüpfung werden grau angezeigt.

Schweißpunkte werden bei Änderungen an den Führungskanten oder Bezugsflächen aktualisiert.

• Wenn eine Führungskante verschwindet, werden die auf ihr erstellten Punkte entfernt.

• Wenn sich eine verknüpfte Fläche aus dem Suchbereich des Schweißpunkts entfernt, verschwinden die Punktepaare für diese verknüpfte Fläche.

• Wenn sich die verknüpfte Fläche wieder in den Bereich bewegt, erscheinen die Punktepaare wieder.

• Wenn nicht für alle Punkte auf der Bezugsfläche Punktepaare gefunden werden können, werden die Schweißpunkte im Strukturbaum mit einem Fehlersymbol als ungültig markiert.

Im Grafikfenster werden Bemaßungen für Schweißpunktmuster angezeigt. Diese Bemaßungen sehen wie Bemaßungen für andere Muster aus.
