Werkzeug "Gleichung"

Mit dem Werkzeug Gleichung können 2D-Kurven auf der Grundlage mathematischer Gleichungen erstellt werden.

Anmerkung: Das Werkzeug Gleichung ist in der Gruppe Skizzieren verfügbar, wenn das einschränkungsbasierte Skizzieren deaktiviert ist (siehe Erweiterte Optionen im Fensterbereich SpaceClaim Optionen).

Sie können aus einer Reihe von voreingestellten Gleichungen auswählen oder eigene Gleichungen schreiben.

Die folgende Abbildung zeigt eine Sinuskurvengleichung.

Die Gleichung wird im Fensterbereich "Optionen" konstruiert.

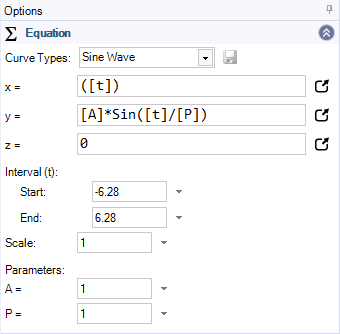

In der Abbildung unten wird die Gleichung für die oben aufgeführte Sinuskurve angezeigt.

  • Sie können eine Gleichung in den Eingabefeldern für X und Y eingeben. Z ist lediglich für 3D-Gleichungen vorgesehen. Hier können Sie einen Wert eingeben, um den die Kurve in Z-Richtung verschoben werden soll.

  • Mit einem Klick auf das Element rechts neben den Eingabefeldern X, Y und Z wird ein Editor für komplexere Gleichungen aufgerufen.

  • Mit dem Werkzeug "Gleichung" in der Registerkarte "Konstruktion" können Sie 3D-Kurven und Oberflächen auf der Grundlage mathematischer Kurven erstellen.

Dieser Abschnitt behandelt die folgenden Themen:
