Werkzeug "Bemaßung"

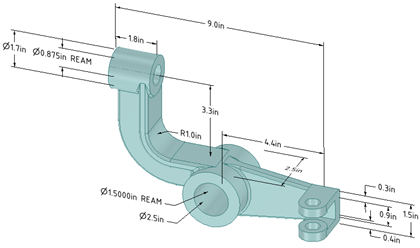

Mit dem Werkzeug Bemaßung können Konstruktionen, das Zeichenblatt oder das 3D-Markup mit Maßen versehen werden.

Die Konstruktion kann mithilfe von Bemaßungsbeschriftungen und den Werkzeugen "Ziehen" und "Verschieben" geändert werden. Siehe Durchführen von Änderungen mit Bemaßungsbeschriftungen.

Eine Beschriftungsebene kann nicht nach dem Hinzufügen von Bemaßungen in eine Unterkomponente verschoben werden, da dann Bezüge verloren gehen könnten.

Es können Dualbemaßungen aktiviert werden. Dann wird jede Bemaßung sowohl in metrischen als auch in angloamerikanischen Einheiten angezeigt. Siehe Optionen für Einheiten.
