Werkzeug "Zwischenraum" und "Überprüfen von Zwischenräumen"

Das Werkzeug Zwischenraum hilft bei der Suche nach kleinen Lücken zwischen Flächen.

1. Im Abschnitt Erkennen auf der Registerkarte Vorbereiten auf Zwischenraum klicken.

2. Im Fensterbereich "Optionen" einen Wert für Maximaler Abstand eingeben.

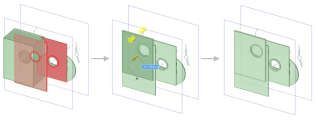

   Wenn das Werkzeug Zwischenraum mit der bestehenden Einstellung keine Lücken zwischen Flächen findet, wird eine Meldung mit der Information angezeigt, dass keine Bereiche gefunden wurden. Eine neue Einstellung zum Auffinden bestehender Lücken eingeben. Wird ein nicht in der Konstruktion vorhandener Abstand eingegeben, informiert eine Meldung darüber, dass die eingegebene Abstandeinstellung unzulässig ist. Wenn ein gültiger Wert für den maximalen Abstand eingegeben wurde, werden Lücken zwischen Flächen, die kleiner oder gleich diesem Abstand sind, automatisch erkannt und hervorgehoben (siehe unten).



3. Wenn das Werkzeug Zwischenraum Lücken zwischen Flächen findet, auf die Werkzeughilfe In Auswahl umwandeln klicken, um sie zur Auswahl hinzuzufügen.

4. Mit den Werkzeugen Ziehen und Verschieben können Lücken nach Bedarf angepasst werden.
