Werkzeug "Mittelfläche"

Das Werkzeug Mittelfläche erstellt eine Oberfläche in der Mitte zwischen zwei Versatzflächen. Die Mittelflächen werden automatisch verlängert oder benachbarten Flächen entsprechend beschnitten, und die Entfernung zwischen den ursprünglichen Flächen wird als Stärke gespeichert. Diese Mittelflächen können für FE-Analysen verwendet werden.

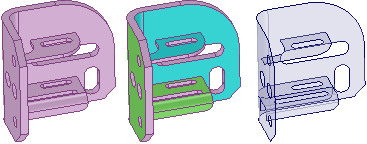

Farbige Markierungen zeigen ausgewählte Paare, wie unten dargestellt. Die Mittelfläche wird relativ zu den cyan eingefärbten Flächen versetzt. Grün gibt an, dass eine Fläche mit einer cyanfarbenen Fläche gepaart ist. Nicht ausgewählte Flächen und Flächen ohne Versatz werden in der ursprünglichen Farbe angezeigt.

Die Stärken der ursprünglichen Versatzwerte der Modellflächen werden im Bereich Mittelfläche des Fensterbereichs Eigenschaften als Eigenschaft Stärke gespeichert. Dies ist eine Flächeneigenschaft, daher muss die Fläche auch dann im Grafikfenster und nicht im Modellbaum ausgewählt werden, wenn es sich um eine einzelne Fläche handelt. Diese Eigenschaft kann geändert werden. Sie wird in die Ansys-Daten aufgenommen, wenn sie über das Discovery-Add-In an Ansysgesendet wird.

Das Werkzeug Mittelfläche erkennt und entfernt kleine Flächen von Mittelflächen, die entstehen, wenn eine Kante den halben bis den ganzen Wert der Teilestärke besitzt.

Wenn das Werkzeug Mittelfläche das Fehlen von Flächen feststellt, weil keine der Seiten versetzt werden kann, wird im Fehlerfeld eine Fehlermeldung ausgegeben, in der die Flächen benannt sind. Wenn vom Werkzeug keine Mittelflächenteile erstellt werden können, werden die problematischen Flächen oder Kanten hervorgehoben.

• Mittelflächen übernehmen die Materialeigenschaften ihrer Hauptkomponenten, jedoch können die Materialeigenschaften für das Mittelflächenobjekt geändert werden.
• Mittelflächen werden im Modellbaum mit einem Standardnamen angezeigt, der die zugewiesene Stärke beinhaltet. Wenn die Oberfläche einen neuen Namen erhält, wird die Stärke an den neuen Namen angehangen.
• Sie können die Dicke einer Mittelfläche ändern, indem Sie die Mittelfläche im Konstruktionsfenster auswählen und die Eigenschaft Dicke im Eigenschaftenfenster ändern.
• Die Mittelflächenzuordnung können Sie löschen, indem Sie die Stärke auf 0 einstellen.
• Nach einem Rechtsklick auf eine Mittelfläche in dem Baum kann der Quellkörper über Auswählen > Quelle Mittelfläche ausgewählt werden.
