Werkzeug "Bemaßung"

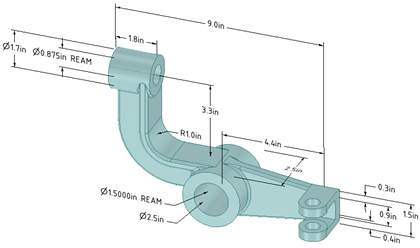

Mit dem Werkzeug Bemaßung können Konstruktionen, das Zeichenblatt oder das 3D-Markup mit Maßen versehen werden.

Die Konstruktion kann mithilfe von Bemaßungsbeschriftungen und den Werkzeugen "Ziehen" und "Verschieben" geändert werden. Siehe Durchführen von Änderungen mit Bemaßungsbeschriftungen.

Eine Beschriftungsebene kann nicht nach dem Hinzufügen von Bemaßungen in eine Unterkomponente verschoben werden, da dann Bezüge verloren gehen könnten.
