2.8. Create Cylindrical Inlet

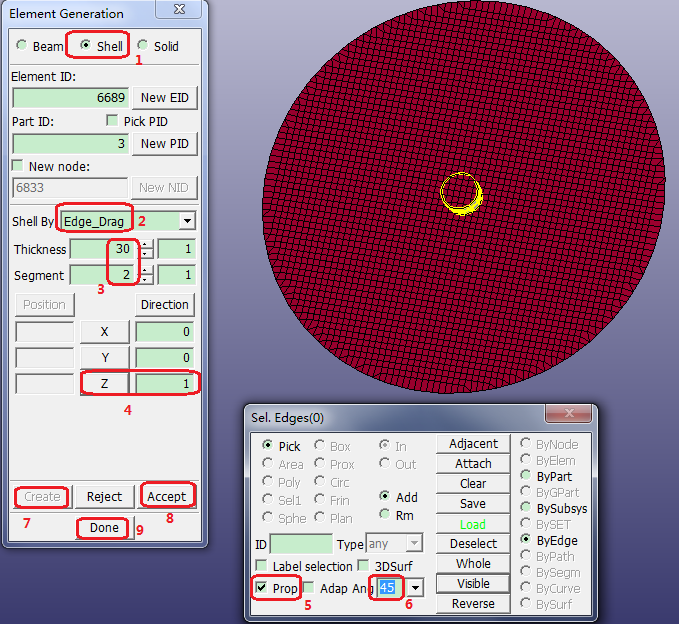

Choose FEM > Element and Mesh > Element Generation from the menus.

  1. Select Shell.

  2. Select Shell By: Edge_drag.

  3. Enter Thickness: 30 and Segment: 2.

  4. Click Z.

  5. Activate Prop in gen select panel.

  6. Select Ang: 45.0 in gen select panel and pick edge of 30mm disk from graphics window.

  7. Click Create.

  8. Click Accept.

  9. Click Done.
