2.7. Split Elements

  1. Click FEM > Element Tools > Identify.

  2. Select Element.

  3. Click element 28 and 214.

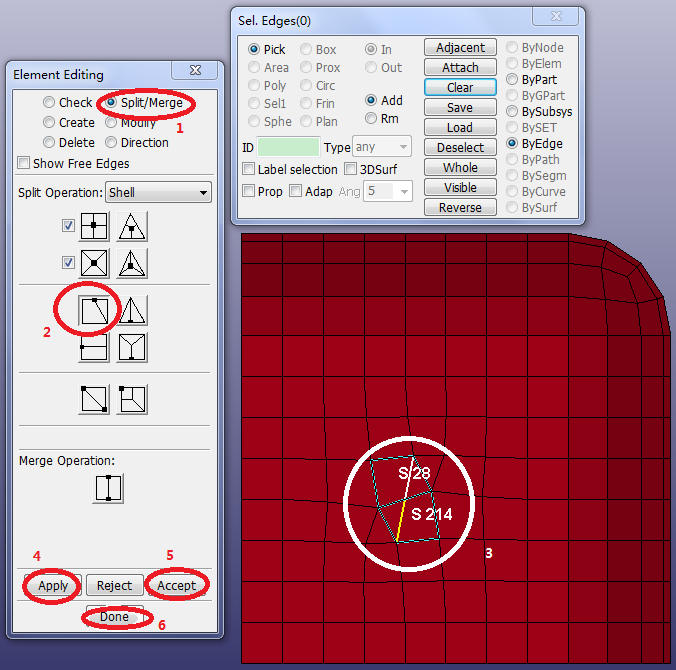

  4. Click FEM > Element Tools > Element Editing.

  5. Select Split/Merge in the Element Edit Interface.

  6. Click the icon for quad splitting from edge midpoint to opposite corner.

  7. Click element 28 near its shared edge with element 214.

  8. Click element 214 near its shared edge with element 28.

  9. Click Apply.

  10. Click Accept.

  11. Click Done.
