光源(Sources)

只有序列模式光源才能导出为*.odx文件。序列模式光源由视场、对象距离、光线瞄准和光阑表面定义。在这些单元的帮助下，您可以在Ansys Zemax OpticStudio中表示无限远的光源或点光源。这两种类型的光源都将在Ansys Speos中按表面光源导入，提供其上将应用表面光源的椭圆形几何结构。

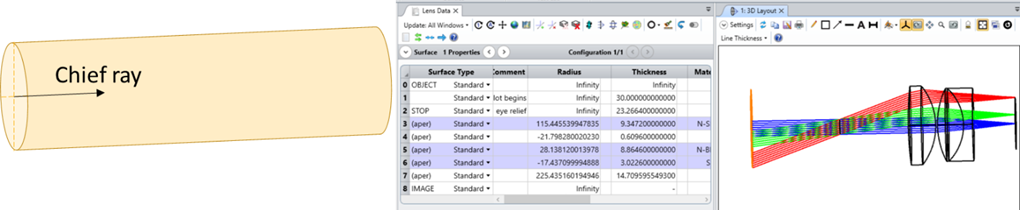

无限远的光源(Source at infinte distance)

利用无限远的光源，可按准直光束发射光线（在无限远位置定位的对象发射(OBJECT emitting)）。这意味着光线是从一个对象中发射出来的，该对象由一个椭圆形表面表示，其中光源的z轴由主光线决定。椭圆形表面的尺寸由准直光束的尺寸决定。

光源信息

以下光源信息在*.odx文件中导出：


	Ansys Zemax OpticStudio	Ansys Speos
光源类型	序列模式光源	表面光源
光强分布	参数：切趾类型值：均匀/高斯/余弦立方	参数：光强类型值：朗伯函数(cos N = 1) 光强永远为朗伯
光谱	参数：波长值：波长与权重列表	参数：光谱类型值：如果定义了1个波长，则为单色如果定义了2个或更多波长，而且有相应的光谱文件，则为库
功率/通量	没有要定义的功率	参数：通量类型值：1W的辐射通量
出射度	参数：输出出射度值：虚假	参数：可变出射度值：虚假

几何结构信息

以下几何结构信息在*.odx文件中导出：


Ansys Zemax OpticStudio	Ansys Speos
取向	光强总角= 0度，考虑准直光线的表面
尺寸：x和y半宽度
位置
光束发散=准直光束

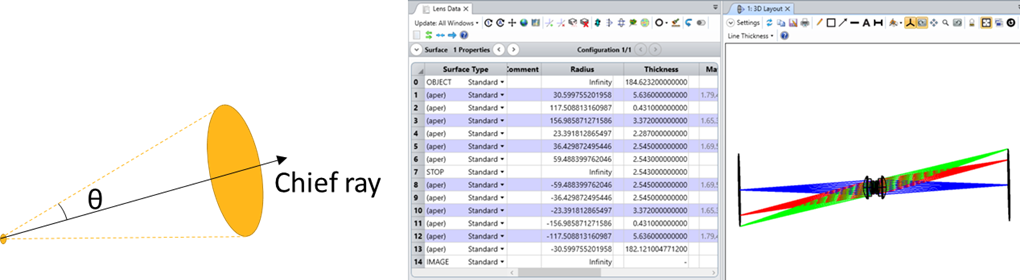

点光源(Source Point)

在对象处于有限距离位置时，光线从一个点（即点光源）发射。光线按半角定义的立体角锥光束发射（在有限距离位置定位的对象发射）。这意味着光线是从一个对象中发射出来的，该对象由一个椭圆形表面表示，其中光源的z轴由主光线决定。

Ansys Zemax OpticStudio 每个视场的光线由点光源与光阑孔径的相对位置决定，这可能会产生具有椭圆形横截面的非对称光束锥。在Speos中，光束锥将为对称，具有圆形横截面，其半径对应于椭圆横截面的长半轴。

这样，光锥总能满足光阑孔径/瞳孔要求，而大于该光阑的部分将被Speos中创建的环形光阑阻挡。

光源信息

以下光源信息在*.odx文件中导出：


	Ansys Zemax OpticStudio	Ansys Speos
光源类型	序列模式光源	表面光源
光强分布	参数：切趾类型值：均匀/高斯/余弦立方	参数：光强类型值：朗伯函数(cos N = 1) 光强永远为朗伯
光谱	参数：波长值：波长与权重列表	参数：光谱类型值：如果定义了1个波长，则为单色如果定义了2个或更多波长，而且有相应的光谱文件，则为库
功率/通量	没有要定义的功率	参数：通量类型值：1W的辐射通量
出射度	参数：输出出射度值：虚假	参数：可变出射度值：虚假

几何结构信息

以下几何结构信息在*.odx文件中导出：


Ansys Zemax OpticStudio	Ansys Speos
取向	光强总角= 0度，考虑准直光线的表面
尺寸：x和y半宽度
位置
光束发散=准直光束
