ウォルター面

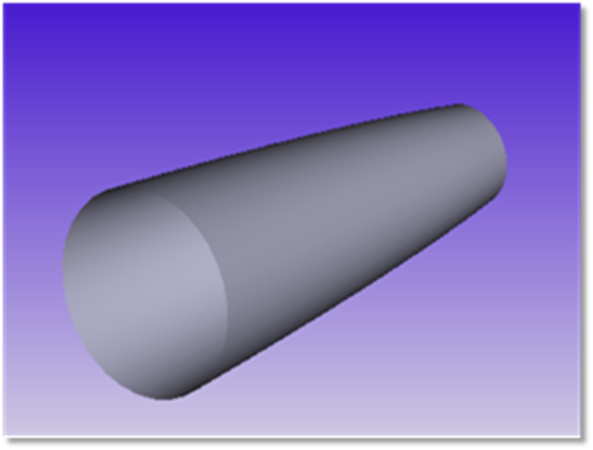

ウォルター面は半径方向に対称をなすシェル オブジェクトで、次のパラメータで定義されます。
| パラメータ番号 | 説明 | フェイス名 | フェイス番号 |
| 1 | Z 軸に沿った長さ。 | 全てのフェイス | 0 |
| 2 | z = 0、R0 の半径アパチャー。 | 全てのフェイス | 0 |
| 3 | 角度 (度数)。 | 全てのフェイス | 0 |
| 4 ～ 7 | Z^2、Z^3、Z^4、Z^5 の多項式の係数。 | 全てのフェイス | 0 |
オブジェクトの始点は Z = 0 で、そこから指定の長さの場所に終点があります。
ウォルター面は一般的に、X 線望遠鏡の光学部品で使用されています。この面は空洞のシェルで、その他のシェル内にネスティングされている可能性があります。シェルの半径は z 座標の関数で、以下の式で求められます。
フェイス番号 : 全てのフェイスはフェイス 0 になります。
