[光源] (Sources)

*.odx ファイルにエクスポートできるのは、シーケンシャル モードの光源のみです。シーケンシャル モードの光源は、視野、物体面距離、レイ エイミング、および 絞り面によって定義されます。これらの要素により、Ansys Zemax OpticStudio で無限遠の光源または点光源を表すことができます。どちらのタイプの光源も、面光源が適用される楕円形の形状とともに、Ansys Speos に面光源としてインポートされます。

無限遠の光源

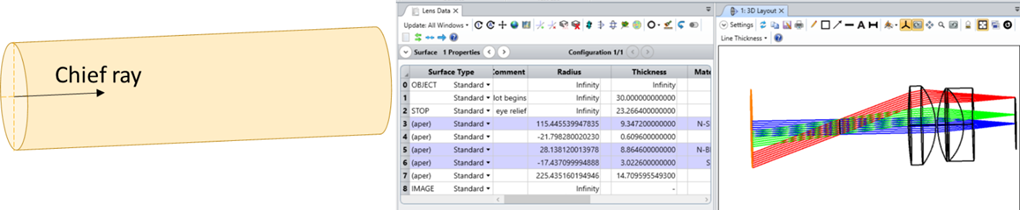

無限遠の光源の場合、光線はコリメートされたビームとして放射されます (無限の距離にある物体面から放射される)。つまり、光線は楕円面で表される物体面から放射され、光源の Z 軸は主光線によって決定されます。楕円面の寸法は、コリメートされたビームの寸法によって決まります。



光源情報

次の光源情報が *.odx ファイルにエクスポートされます。

Ansys Zemax OpticStudio Ansys Speos
光源タイプ シーケンシャル光源 面光源
強度分布
  • パラメータ : アポダイゼーション タイプ
  • 値：均一 / ガウシアン / コサイン三乗
  • パラメータ : 強度タイプ
  • 値：完全拡散 (cos N = 1)

強度は常に完全拡散
スペクトル
  • パラメータ : 波長
  • 値：波長と重みのリスト
  • パラメータ : スペクトルタイプ
  • 値：
    • 1 つの波長が設定されている場合は単色
    • 2 つ以上の波長が対応するスペクトルファイルとともに設定されている場合はライブラリ
パワー / 光束 設定するパワーなし
  • パラメータ : 光束タイプ
  • 値：1 W の放射束
放射発散度
  • パラメータ : 出力放射発散度
  • 値：False
  • パラメータ : 可変放射発散度
  • 値：False

形状情報

次の形状情報が *.odx ファイルにエクスポートされます。

Ansys Zemax OpticStudio Ansys Speos
方向 強度の全角 = 0 度 (コリメート光の面を考慮する)
寸法：x および y 半幅
位置
ビーム発散 = コリメートされたビーム

点光源

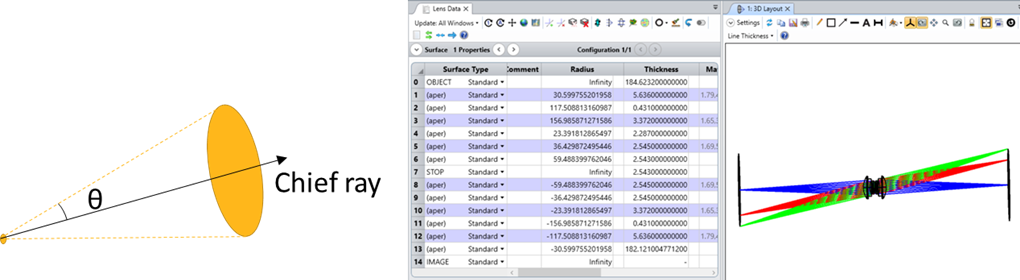

物体面が有限の距離にある場合、光線は単一の点、つまり、点光源から放射されます。光線は、半角で定義される立体角の円錐ビームとして放射されます (有限の距離にある物体面から放射される)。つまり、光線は楕円面で表される物体面から放射され、光源の Z 軸は主光線によって決定されます。

Ansys Zemax OpticStudio の各視野の光線は、点光源と絞りアパチャーの相対位置によって定義され、楕円形の断面を持つ非対称のビームの広がりが生じる可能性があります。Speos では、ビームの広がりは対称で円形の断面を持ち、半径は楕円形断面の軌道長半径に相当します。

この方法では、光の広がりは常に絞り面アパチャー/瞳孔を満たし、絞り面よりも大きい部分は、Speos で作成される環状部によってブロックされます。



光源情報

次の光源情報が *.odx ファイルにエクスポートされます。

Ansys Zemax OpticStudio Ansys Speos
光源タイプ シーケンシャル光源 面光源
強度分布
  • パラメータ : アポダイゼーション タイプ
  • 値：均一 / ガウシアン / コサイン三乗
  • パラメータ : 強度タイプ
  • 値：完全拡散 (cos N = 1)

強度は常に完全拡散
スペクトル
  • パラメータ : 波長
  • 値：波長と重みのリスト
  • パラメータ : スペクトルタイプ
  • 値：
    • 1 つの波長が設定されている場合は単色
    • 2 つ以上の波長が対応するスペクトルファイルとともに設定されている場合はライブラリ
パワー / 光束 設定するパワーなし
  • パラメータ : 光束タイプ
  • 値：1 W の放射束
放射発散度
  • パラメータ : 出力放射発散度
  • 値：False
  • パラメータ : 可変放射発散度
  • 値：False

形状情報

次の形状情報が *.odx ファイルにエクスポートされます。

Ansys Zemax OpticStudio Ansys Speos
方向 強度の全角 = 0 度 (コリメート光の面を考慮する)
寸法：x および y 半幅
位置
ビーム発散 = コリメートされたビーム
